TCW4-262+射频变压器的规格参数、特性应用及尺寸图

2024/11/27 13:43:47
浏览次数: 4

Mini-Circuits的TCW4-262+是一款阻抗比为1:4的微型陶瓷RF平衡-不平衡变压器，适用于2300至2600 MHz的各种无线通信应用。该型号具有低插入损耗、低相位不平衡（相对于180°）、低振幅不平衡和高达2W的射频输入功率处理能力。它提供从输入到输出的直流隔离，使其可用于输出端外部电路的直流偏置。该装置采用LTCC技术制造，采用小巧坚固的陶瓷封装（0.06 x 0.03 x 0.02英寸），适用于恶劣的工作环境。

TCW4-262+射频变压器的规格参数、特性应用及尺寸图

规格参数

频率:2.3 GHz to 2.6 GHz

带宽:3 GHz

阻抗:50 Ohms

最小工作温度:- 55 C

最大工作温度:+ 125 C

介入损耗:1.8 dB

特性

微型尺寸0603（0.063英寸[1.6毫米]x 0.031英寸[0.8毫米]x 0.024英寸[0.6毫米]）

成本低

可水洗

应用

ISM频段

无线局域网

蓝牙

Zigbee

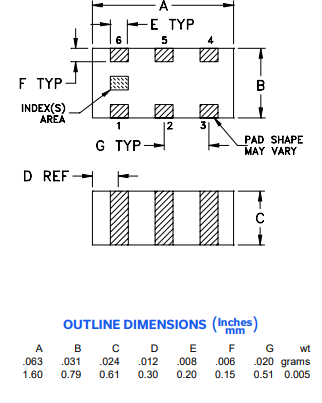

尺寸图

TCW4-262+射频变压器的规格参数、特性应用及尺寸图
