AD9901KQ数字鉴别器的规格参数、特性应用及引脚图

2024/11/28 13:18:28
浏览次数: 4

AD9901是亚德诺一款数字相位/频率鉴别器，能够直接比较高达200 MHz的相位/频率输入。高速沟槽氧化物隔离工艺与创新设计相结合，使AD9901具有线性检测范围，没有其他数字设计常见的不确定相位检测区域。

AD9901的一个主要特点是它能够在没有预分频器的情况下比较标准中频频率下的相位/频率输入。还消除了标准PLL配置中常见的过度相位不确定性。AD9901提供了传统相位/频率鉴别器的锁定速度和模拟混频器的相位稳定性。

AD9901具有单个+5 V电源，可配置为以TTL或CMOS逻辑电平工作；当使用a-5.2V电源时，它也可以使用ECL输入进行操作。开路集电极输出允许输出摆动与滤波后的输入要求相匹配。一个简单的电流设置电阻器控制输出级电流范围，允许在较低频率下工作时降低功率。

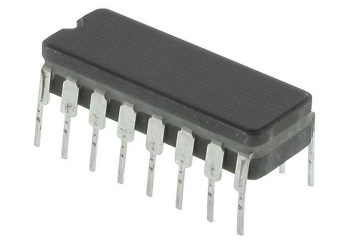

AD9901KQ数字鉴别器的规格参数、特性应用及引脚图

规格参数

电路数量:1 Circuit

最大输入频率:200 MHz

电源电压-最大:5.25 V

电源电压-最小:4.75 V

最小工作温度:- 25 C

最大工作温度:+ 85 C

商标:Analog Devices

高度:3.56 mm

长度:19.94 mm

工作电源电流:54 mA

工作电源电压:- 5.2 V, 5 V

宽度:7.87 mm

单位重量:1.200 g

特性

相位和频率检测

ECL/TTL/CMOS兼容

线性传递函数

没有“死区”

可提供符合MIL-STD-883标准的版本

应用

低相位噪声参考环路

快速调整“敏捷”中频环路

安全的“跳跃”通信

相干雷达发射机/接收机链

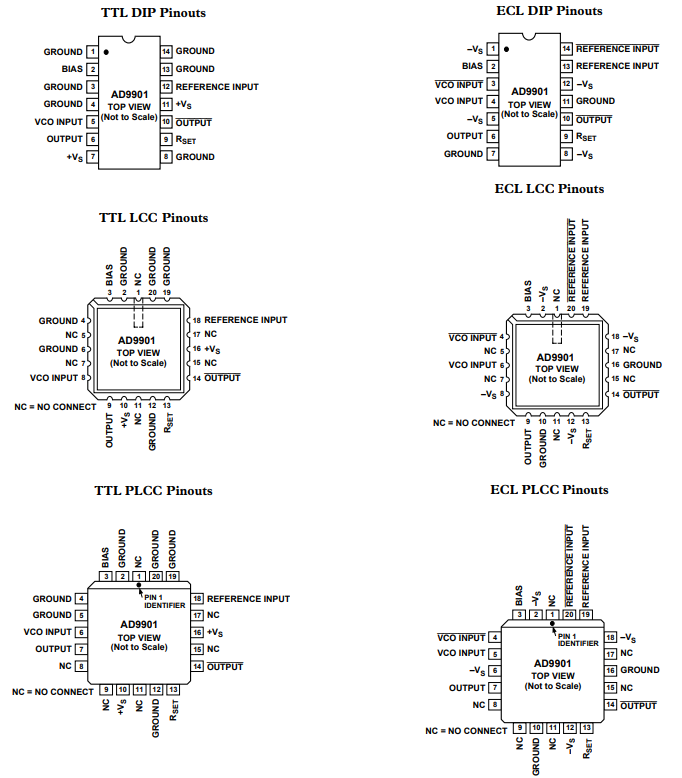

引脚图

AD9901KQ数字鉴别器的规格参数、特性应用及引脚图
