AD7858L均为高速、低功耗、12位模数转换器，采用5 V单电源供电，二者分别针对速度和低功耗进行了优化。当满足一组默认条件时，ADC上电，此时可作为只读ADC使用。ADC含有自校准和系统校准选项，可确保操作精度不受时间和温度影响，还具有适合低功耗应用的多个省电选项。当满足一组默认条件时，这些器件上电，可作为只读ADC使用。
AD7858L的吞吐量可达100 kHz。通过输入采样保持功能可在500 ns内采集一个信号，并采用伪差分采样方案。AD7858L的电压范围为0至VREF，采用标准二进制和二进制补码两种输出编码。输入信号范围可至电源电压，而且能够转换100 kHz的全功率信号。
CMOS结构可确保获得低功耗，正常工作模式下的典型功耗为5.4 mW，省电模式下为3.6 µW。提供三种封装：24引脚、0.3英寸宽、双列直插式封装（DIP）；24引脚小形集成封装（SOIC）；以及24引脚紧缩小型封装（SSOP）。
规格参数
分辨率:12 bit
通道数量:8 Channel
接口类型:SPI
采样比:100 kS/s
模拟电源电压:3 V to 5.5 V
数字电源电压:3 V to 5.5 V
SNR – 信噪比:70 dB
最小工作温度:- 40 C
最大工作温度:+ 85 C
DNL - 微分非线性:+/- 1 LSB
增益误差:+/- 4 LSB
高度:1.75 mm
INL - 积分非线性:+/- 1 LSB
输入电压:3 V/5 V
长度:8.2 mm
工作电源电压:5 V
Pd-功率耗散:33 mW
功耗:25 mW
电源电压-最大:5 V
电源电压-最小:5 V
宽度:5.3 mm
单位重量:1.700 g
特性
• 额定电压（VDD）：3 V至5.5 V
• 系统校准和自校准，上电时自动校准
应用
电池供电系统（个人数字助理、医疗器械、移动通信）
笔式电脑
仪表和控制系统
高速调制解调器

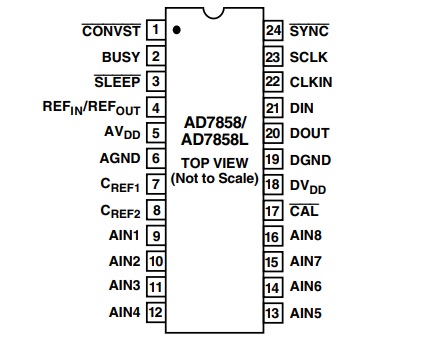

引脚图
