LT®3028是一款具有独立输入的双通道、微功率、低噪声、低压差稳压器。利用一个外部0.01μF旁路电容器，可把输出噪声降低至20μVRMS(在10Hz至100kHz的带宽内)。该器件专为在电池供电型系统中使用而设计，每路输出30μA的低静态电流使其成为一种理想的选择。在停机模式中，静态电流减小至0.1μA以下。停机控制对于每路输出是独立的，从而在电源管理中提供了灵活性。该器件能够在一个1.8V至20V的输入电压范围内工作。输出1可提供500mA的输出电流和一个320mV的压差电压。这款器件能从输出2提供100mA的输出电流和一个300mV的压差电压。在压差状态中，静态电流是良好受控的。
LT3028稳压器可在采用低至1μF(对于100mA输出)和3.3μF(对于500mA输出)输出电容器时保持稳定。可以使用小的陶瓷电容器，而无需其他稳压器所要求的串联电阻。
内部保护电路包括反向电池保护、电流限制和热限制保护。该器件可用作一款具一个1.22V基准电压的可调型器件。LT3028稳压器采用耐热性能增强型16引脚TSSOP封装和外形扁平的16引脚(5mmx3mmx0.75mm)DFN封装。
规格参数
输出电压:1.22Vto20V
输出电流:100mA,500mA
输出端数量:2Output
极性:Positive
静态电流:30uA
输入电压-最小值:1.8V
输入电压-最大值:20V
PSRR/纹波抑制—典型值:65dB
最小工作温度:-40C
最大工作温度:+125C
回动电压:300mV,320mV
回动电压—最大值:350mV,370mV
Ib-输入偏流:30nA
线路调整率:1mV
负载调节:1mV
工作电源电流:30uA
输出电压范围:1.22Vto20V
单位重量:541.598mg
特性
低噪声：20μVRMS(10Hz至100kHz)
低静态电流：每路输出30μA
独立输入
宽输入电压范围：1.8V至20V
输出电流：100mA/500mA
非常低的停机电流：<0.1μA
低压差电压：在100mA/500mA时为300mV/320mV
可调输出：1.22V至20V
采用低至1μF/3.3μF输出电容器时可保持稳定
采用铝电容器、钽电容器或陶瓷电容器时可保持稳定
反向电池保护
无需保护二极管
过流和过热保护
跟踪/排序能力
耐热性能增强型16引脚TSSOP封装和16引脚(5mmx3mm)DFN封装
应用
移动电话
寻呼机
电池供电系统
频率合成器
无线调制解调器
跟踪/排序电源

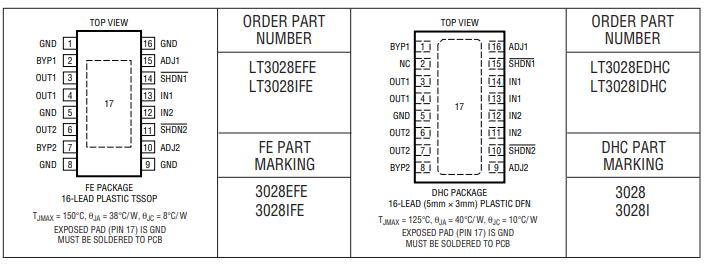

引脚图
