AD8429是一款超低噪声仪表放大器，设计用于在宽温度范围（−40°C至+125°C）内测量极小信号。
AD8429擅长测量微小信号，可提供1 nV/√Hz的超低输入噪声性能。AD8429具有高共模抑制比(CMRR)，可防止干扰信号破坏数据采集。CMRR随着增益提高而提高，能够在需要的时候提供高抑制性能。AD8429采用高性能引脚配置，在远高于典型仪表放大器的频率下，仍能够可靠地保持高CMRR性能。
AD8429能够可靠地放大快速变化的信号，其电流反馈架构能够在高增益时提供高带宽，例如，G = 100时的带宽为1.2 MHz。设计中还包括用于改善大输入电压瞬变后的建立时间的电路。AD8429具有出色的失真性能，能够用在振动分析等要求苛刻的应用中。

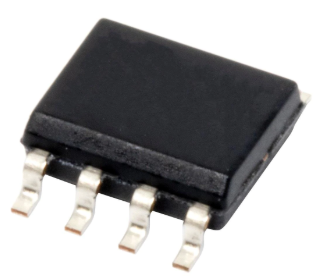

增益通过单个电阻设置，增益范围为1至10,000。用户可以利用参考引脚使输出电压偏移，与单电源信号链接口时，可以利用这一特性转换输出电平。AD8429的额定温度范围为−40°C至+125°C扩展工业温度范围，采用8引脚塑封SOIC封装。
规格参数
通道数量:1 Channel
3dB带宽:15 MHz
SR - 转换速率 :22 V/us
CMRR - 共模抑制比:140 dB
Ib - 输入偏流:150 nA
Vos - 输入偏置电压 :50 uV
电源电压-最大:18 V
电源电压-最小:4 V
工作电源电流:6.7 mA
最小工作温度:- 40 C
最大工作温度:+ 125 C
带宽:15 MHz
双重电源电压:4 V to 18 V
增益V/V:1 V/V to 10000 V/V
高度:1.5 mm
长度:5 mm
最大输入电阻:10 kOhms
工作电源电压:4 V to 18 V
Vcm - 共模电压:4 V to 18 V
电压增益 dB:80 dB
宽度:4 mm
单位重量:71.200 mg
特性
• 低噪声
-- 输入噪声：1 nV/√Hz
-- 输出噪声：45 nV/√Hz
• 高精度直流性能(AD8429BRZ)
-- CMRR：90 dB（最小值，G = 1）
-- 输入失调电压：50 μV（最大值）
-- 增益精度：0.02%（最大值，G = 1）
• 出色的交流规格
-- CMRR：80 dB（至5 kHz，G = 1）
-- 带宽：15 MHz (G = 1)
-- 带宽：1.2 MHz (G = 100)
-- 压摆率：22 V/μs
-- 总谐波失真(THD)：130 dBc（1 kHz，G = 1）
• 多功能
-- ±4 V至±18 V双电源供电
-- 增益通过单个电阻设置（G = 1至10,000）
• 额定温度范围：
−40°C至+125°C
应用
医疗器械
精确数据采集
麦克风前置放大
振动分析
引脚图
