OP292GS-REEL运算放大器的规格参数、特性应用及引脚图

2024/11/28 13:56:24
浏览次数: 5

OP292为双通道、低成本、通用运算放大器，针对单电源应用而设计，非常适合5 V系统。OP292系列采用ADI公司的CBCMOS工艺制造，具有一个PNP输入级，输入电压范围包括地电压。BiCMOS输出级使输出摆幅可以达到地电压，同时提供吸电流。 OP292系列为单位增益稳定型，速度与性能俱佳，适合单电源或双电源操作。二者均提供高压摆率和高带宽，开环增益超过40,000，失调电压低于800 Ω (OP292)和1 mV (OP492)。所有这些特性组合，以及低电源电流，使得OP292系列成为电池供电应用的较佳选择。

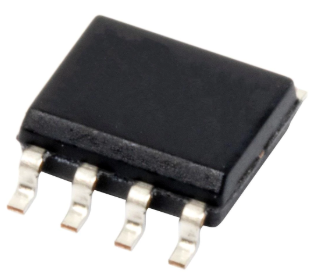

OP292GS-REEL运算放大器的规格参数、特性应用及引脚图

OP292系列可以采用单电源或双电源供电，额定温度范围为−40°C至+125°C扩展工业温度范围。

规格参数

GBP-增益带宽产品:4 MHz

SR - 转换速率 :3 V/us

Vos - 输入偏置电压 :800 uV

Ib - 输入偏流:700 nA

电源电压-最大:33 V

电源电压-最小:4.5 V

工作电源电流:2.4 mA

最小工作温度:- 40 C

最大工作温度:+ 125 C

工作电源电压:5 V, 9 V, 12 V, 15 V, 18 V, 24 V, 28 V

单位重量:540 mg

特性

• 单电源供电：4.5 V至33 V

• 输入共模范围包括地电压

• 输出摆幅可以达到地电压

• 高压摆率: 3 V/µs

• 高增益带宽：4 MHz

• 低输入失调电压

• 高开环增益

• 无反相

应用

磁盘驱动器

移动电话

伺服控制

调制解调器和传真机

寻呼机

电源监控和控制

电池供电仪器

引脚图

OP292GS-REEL运算放大器的规格参数、特性应用及引脚图
