BFCO-552+带通滤波器的规格参数、特性应用及尺寸图

2024/11/29 13:36:54
浏览次数: 7

Mini-Circuits的BFCO-552+是一款LTCC带通滤波器，通带范围为4900至6100 MHz，支持多种应用。由于战略性地构建了布局，组件之间的相互作用最小，该模型提供了非常好的阻带抑制。它提供了-55至+125°C的宽工作温度范围。该滤波器采用0402陶瓷封装，具有环绕式端接，非常适合密集的PCB布局，并且由于寄生效应导致的性能变化最小。

BFCO-552+带通滤波器的规格参数、特性应用及尺寸图

规格参数

频率:4.9 GHz to 6.1 GHz

带宽:1200 MHz

阻抗:50 Ohms

介入损耗:1.9 dB

特性

•微型尺寸0402（0.039英寸[1.0毫米]x 0.020英寸[0.5毫米]x 0.015英寸[0.37毫米]）

•宽阻带

•可水洗

应用

•无线局域网/无线网络

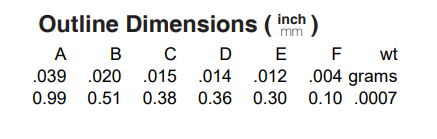

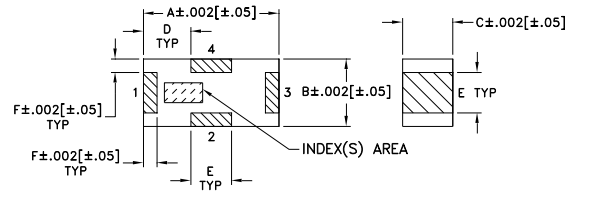

尺寸图

BFCO-552+带通滤波器的规格参数、特性应用及尺寸图

BFCO-552+带通滤波器的规格参数、特性应用及尺寸图

BFCO-552+带通滤波器的规格参数、特性应用及尺寸图
