SXBP-27R5+带通滤波器的规格参数、特性应用及尺寸图

2024/11/29 14:04:26
浏览次数: 4

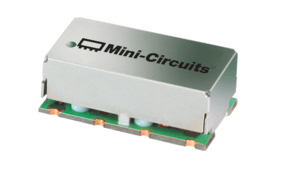

SXBP-27R5+是一款采用SMT技术制造的50Ω带通滤波器。这些单元覆盖27.5 MHz±3.5 MHz，在通带内具有良好的匹配性和高抑制性。该装置使用微型高Q电容器和线焊电感器，具有高可靠性。此外，它在不同生产批次中具有可重复的性能，在不同温度下具有一致的性能。

SXBP-27R5+带通滤波器的规格参数、特性应用及尺寸图

规格参数

频率:27.5 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:11.18 mm x 18.8 mm x 6.86 mm

最小工作温度:- 40 C

最大工作温度:+ 85 C

介入损耗:1.3 dB

点击购买：SXBP-27R5+

特性

•良好的VSWR，通带内典型值为1.4:1

•高抑制（典型值为65 dB）

•屏蔽外壳

•可水洗

应用

•测试设备

•发射器/接收器

•谐波抑制

•军事

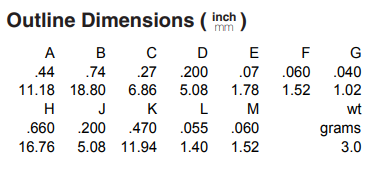

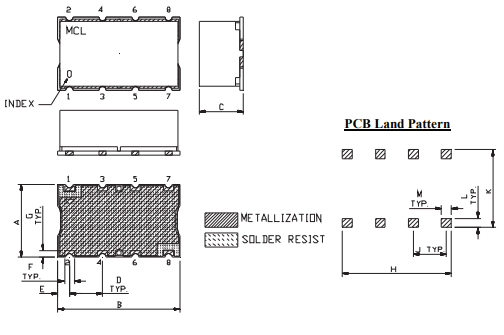

尺寸图

SXBP-27R5+带通滤波器的规格参数、特性应用及尺寸图

SXBP-27R5+带通滤波器的规格参数、特性应用及尺寸图

SXBP-27R5+带通滤波器的规格参数、特性应用及尺寸图
