Mini-Circuits的Z7550-FFSF+是一种同轴50/75Ω匹配变压器电子元件，覆盖直流至2500 MHz的频率范围，支持包括有线电视、宽带网络等在内的各种系统中的阻抗匹配。该模型是50/75Ω阻抗匹配的理想选择，在这些系统中，最大限度地减少整体信号损失是首要任务。该变压器可处理高达2W的射频输入功率，并装在坚固、紧凑的铝合金外壳（1.25 x 1.25 x 0.75英寸）中。
规格参数
截止频率最大2500 MHz
高度19.05毫米
插入损耗1.2 dB
长度31.75毫米
工作温度最高100°C
工作温度最低-55°C
宽度31.75毫米
点击购买：Z7550-FFSF+
特性
•低损耗（0.5 dB）匹配设备
•宽带覆盖，DC-2500MHz
•最大直流电流处理能力为5A
•连接包
应用
•阻抗匹配
•有线电视

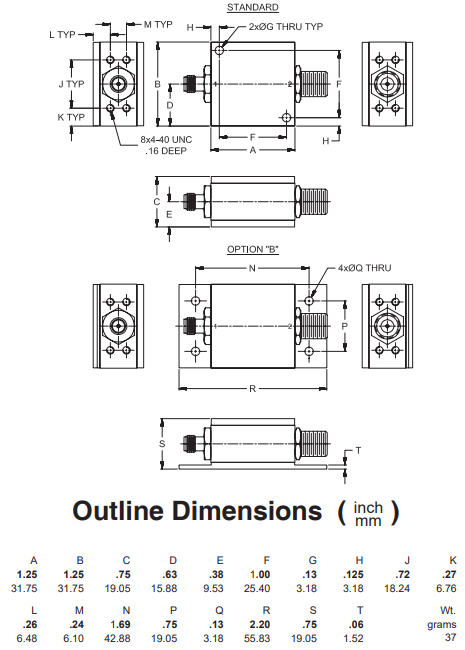

尺寸图
