ADC-15-4+定向耦合器的规格参数、特性应用及尺寸图

2024/12/3 11:37:47

浏览次数: 25

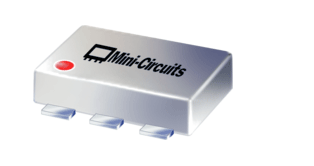

ADC-15-4+是Mini-Circuits的一款定向耦合器电子元器件芯片，其工作频率最小5MHz，最大1000MHz，最大插入损耗1.2dB，符合ROHS标准，外壳CD542，6针。

规格参数

频率:1 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:7.87 mm x 5.59 mm x 2.84 mm

最小工作温度:- 40 C

最大工作温度:+ 85 C

介入损耗:0.8 dB

单位重量:1.430 g

点击购买：ADC-15-4+

特性

•宽带，5-1000 MHz

•主线损耗低，典型值为0.6 dB。

•高指向性，典型值为24 dB。

•可水洗

应用

•有线电视

•通信

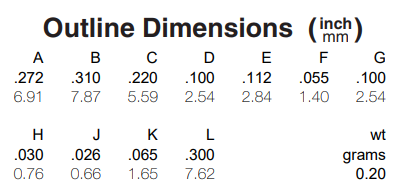

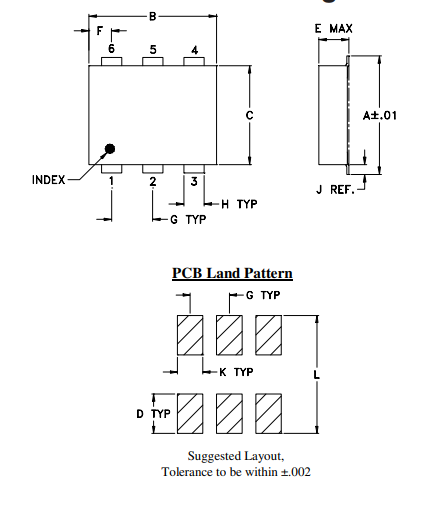

尺寸图
