QPF4259TR13集成前端模块FEM的规格参数、特性应用及功能框图

2024/12/3 13:27:00
浏览次数: 8

Qorvo®QPF4259是为Wi-Fi 7（802.11be）系统设计的集成前端模块（FEM）电子元器件。紧凑的外形和集成匹配最大限度地减少了应用程序中的布局面积。

性能的重点是优化PA的5V电源电压，在保持最高线性输出功率和领先吞吐量的同时节省功耗。包括用于二次和三次谐波的集成管芯级滤波以及用于DBDC操作的5 GHz抑制。提供了一个具有RF输出的耦合器以及一个宽范围、恒定斜率电压对数功率检测器，用于应用反馈。

QPF4259TR13集成前端模块FEM的规格参数、特性应用及功能框图

QPF4259将2.4 GHz功率放大器（PA）、单极双掷开关（SP2T）和可旁路低噪声放大器（LNA）集成到一个设备中。

规格参数

工作频率:2.412 GHz to 2.484 GHz

NF—噪声系数:1.5 dB, 2.6 dB

工作电源电压:5 V

安装风格:SMD/SMT

增益:30 dB

P1dB - 压缩点:31 dBm

特性

•POUT=+18 dBm MCS13 EHT40-47dB动态EVM

•POUT=+18 dBm MCS11 HE40-43dB动态EVM

•POUT=+23.5 dBm MCS9 VHT40-35dB动态EVM

•POUT=+24 dBm MCS9 VHT40-35dB动态EVM

•POUT=+26.5 dBm MCS0 HT20频谱掩模合规性

•针对+5 V操作进行了优化

•30 dB Tx增益

•1.8 dB噪声系数

•16 dB Rx增益和7 dB旁路损耗

•集成射频耦合器

•集成直流对数功率检测器

应用

•接入点

•无线路由器

•机顶盒

•客户驻地设备

•物联网

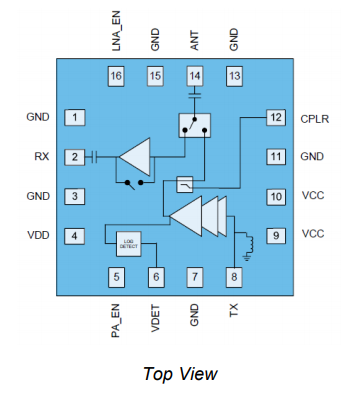

功能框图

QPF4259TR13集成前端模块FEM的规格参数、特性应用及功能框图
