QPL9098TR7低噪放大器的规格参数、特性应用及功能框图

2024/12/3 13:41:02

浏览次数: 5

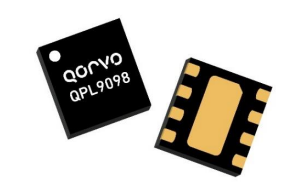

QPL9098是一款高线性、超低噪声增益的块放大器电子元件，产品中集成了旁路模式功能。在5.5 GHz时，放大器通常提供19 dB增益、+32 dBm OIP3和1.3 dB噪声系数，同时从+4.2 V电源汲取68 mA电流。

QPL9098采用高性能E-pHEMT工艺进行内部匹配，只需要四个外部组件即可从单个正极电源运行：外部射频扼流圈和阻断/旁路电容器。这种低噪声放大器包含一个内部有源偏置，以在高温下保持高性能。

QPL9098针对4.0-6.0 GHz频段进行了优化，主要针对无线基础设施。QPL9098采用2 x 2 mm DFN封装。

QPL9098TR7低噪放大器的规格参数、特性应用及功能框图

规格参数

工作频率:4 GHz to 6 GHz

工作电源电压:4.2 V

工作电源电流:65 mA

增益:19.6 dB

NF—噪声系数:1.3 dB

类型:Low Noise Amplifiers

安装风格:SMD/SMT

封装 / 箱体:DFN-8

技术:GaAs

P1dB - 压缩点:16 dBm

OIP3 - 三阶截点:36 dBm

最小工作温度:- 40 C

最大工作温度:+ 105 C

输入返回损失:11 dB

隔离分贝:16 dB

单位重量:476.833 mg

点击购买：QPL9098TR7

特性

•4.0-6.0 GHz工作带宽

•集成旁路模式的LNA

•能够关闭LNA和旁路模式

•超低噪声系数，5.5 GHz时为1.3dB

•5.5 GHz时增益为19dB

•5.5 GHz时为32dBm OIP3

应用

•基站接收器

•塔式放大器

•中继器

•FDD-LTE、TDD-LTE和WCDMA

•通用无线

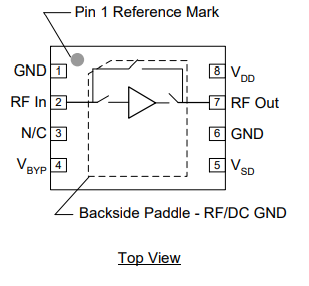

功能框图
