QPL9057TR7低噪放大器的规格参数、特性应用及引脚配置

2024/12/3 13:45:10
浏览次数: 4

QPL9057是一款平面增益、高线性、超低噪声放大器，采用2 x 2 mm的小型表面贴装封装。LNA在1.5至3.8GHz的宽带上提供2.4dB（峰间）的增益平坦度。在3.5 GHz时，放大器通常提供22.8 dB增益，在50 mA偏置设置下提供+32 dBm OIP3，噪声系数为0.54 dB。LNA可以从3.3至5伏的单个正电源偏置。该设备采用符合绿色/RoHS标准的2x2 mm封装。

QPL9057电子元器件采用高性能E-pHEMT工艺进行内部匹配，只需要五个外部组件即可从单个正极电源运行：一个外部射频扼流圈和阻断/旁路电容器以及一个连接到引脚1的偏置电阻器。该LNA集成了关闭偏置功能，允许在TDD应用中运行。

QPL9057TR7低噪放大器的规格参数、特性应用及引脚配置

QPL9057针对1.5至4.2 GHz频带的线性性能进行了优化，但可以在600 MHz以下运行。

规格参数

工作频率:600 MHz to 4.2 GHz

工作电源电压:5 V

工作电源电流:50 mA

增益:22.8 dB

NF—噪声系数:0.54 dB

输入返回损失:12.5 dB

P1dB - 压缩点:17 dBm

OIP3 - 三阶截点:32 dBm

最小工作温度:- 40 C

最大工作温度:+ 105 C

单位重量:238.417 mg

特性

•0.6-4.2 GHz工作带宽

•超低噪声系数，0.54 dB NF@3.5 GHz

•1.5至3.8 GHz范围内增益>20 dB

•1.7至3.8GHz范围内平坦的2.4 dB增益变化

•偏差可调，以优化线性

•50mA IDD时为32 dBm OIP3

•带1.8V逻辑的关闭模式引脚

•无条件稳定

•集成停机控制引脚

•在高引脚过驱动的情况下保持关闭状态

•+3V至+5V单电源；不需要-VGG

应用

•中继器/DAS

•移动基础设施

•LTE/WCDMA/CDMA/GSM

•通用无线

•TDD或FDD系统

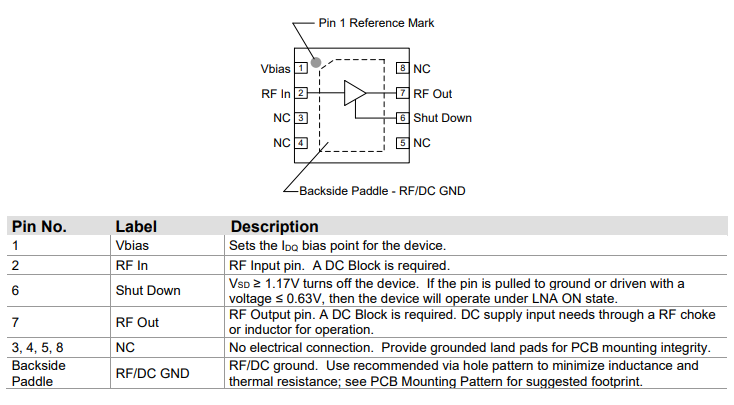

引脚配置

QPL9057TR7低噪放大器的规格参数、特性应用及引脚配置
