RFFC5072TR13射频混合器的规格参数、特性应用及引脚图

2024/12/3 13:54:33
浏览次数: 5

Qorvo的RFFC5072是一款可重新配置的频率转换设备电子元器件，集成了分数N锁相环（PLL）合成器、压控振荡器（VCO）和高线性混频器。分数N合成器利用了先进的sigma-delta调制器，可提供超精细的步长和低杂散产物。

RFFC5072TR13射频混合器的规格参数、特性应用及引脚图

PLL/VCO引擎与外部环路滤波器相结合，允许用户生成85MHz至4200MHz的本地振荡器（LO）信号。LO信号被缓冲并路由到集成RF混频器，该混频器用于转换30MHz至6000MHz的频率。混频器偏置电流是可编程的，对于需要较低功耗的应用可以减少。RFFC5072可以配置为通过绕过集成混频器作为信号源工作。

设备编程是通过一个简单的3线串行接口实现的。此外，独特的编程模式允许从公共串行总线控制多达四个设备。这消除了在每个设备和主机控制器之间使用单独的芯片选择控制线的需要。最多提供六个通用输出，可用于访问内部信号（例如LOCK信号）或控制前端组件。RFFC5072使用2.7V至3.3V的电源。

规格参数

射频:30 MHz to 6 GHz

NF—噪声系数:15 dB

LO频率:85 MHz to 4.2 GHz

中频:30 MHz to 6 GHz

最大工作温度:+ 85 C

最小工作温度:- 40 C

增益:- 2 dB

工作电源电流:132 mA

工作电源电压:3 V

单位重量:752.895 mg

点击购买：RFFC5072TR13

特性

•85MHz至4200MHz LO频率范围

•具有极低杂散电平的分数N合成器

•典型步长1.5Hz

•完全集成的低相位噪声VCO和LO缓冲器

•高线性射频混频器

•30MHz至6000MHz混频器频率范围

•输入IP3+23dBm

•混合器偏置可调，适用于低功耗操作

•2.7V至3.3V电源

•低电流消耗

•3线或4线串行接口

应用

宽带无线电

分布式天线系统

分集接收机

软件定义无线电

频带移位器

点对点无线电

WiMax/LTE基础设施

卫星通信

宽带干扰机

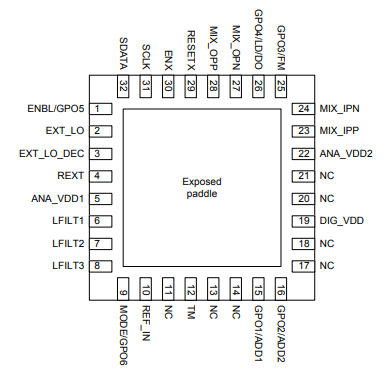

引脚图
