QPA9418TR13功率放大器的规格参数、特性应用及引脚配置

2024/12/3 13:58:19
浏览次数: 4

QPA9418是一款高线性两级功率放大器，采用低成本表面贴装封装，具有片上偏置控制和温度控制电路，适用于小型蜂窝基站应用。QPA9418在1.805–1.880 GHz频率范围内提供30.5 dB增益和+27 dBm线性功率。该放大器能够使用20 MHz LTE信号在+27 dBm输出功率下实现-50 dBc ACLR。QPA9418将两个高性能放大器级集成到一个模块上，以实现紧凑的系统设计，并且只需要很少的外部组件即可运行。放大器的偏置可调，从而优化了放大器的功耗。QPA9418采用7 x 7 mm表面安装封装。

QPA9418TR13功率放大器的规格参数、特性应用及引脚配置

规格参数

工作频率:1.805 GHz to 1.93 GHz

工作电源电压:3.6 V to 5.25 V

工作电源电流:420 mA

增益:30.6 dB

P1dB - 压缩点:35.4 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

输入返回损失:20 dB

Pd-功率耗散:500 mW

电源电压-最大:5.25 V

电源电压-最小:3.6 V

单位重量:4.675 g

点击购买：QPA9418TR13

特性

•完全集成的两级PA

•内部匹配50欧姆

•在Pavg=27dBm时为-50dBc ACLR

•30.5dB增益

•27dBm时的PAE为14.6%

•片上控制偏置和温度补偿电路

应用

•小型电池/微型电池

•企业微基站

•CPE

•数据卡和终端

•DAS

•助推器、中继器

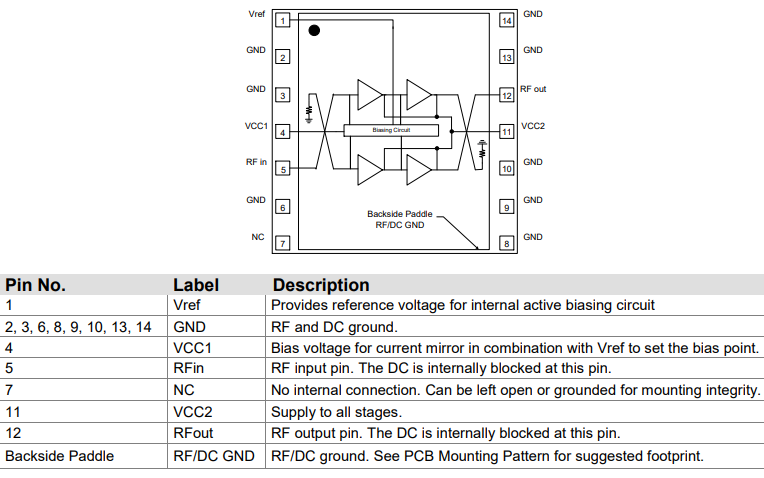

引脚配置

QPA9418TR13功率放大器的规格参数、特性应用及引脚配置
