QPA9424TR13功率放大器的规格参数、特性应用及引脚图

2024/12/3 14:12:38
浏览次数: 5

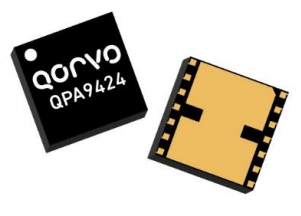

QPA9424是一款高线性三级功率放大器，采用低成本表面贴装封装，具有片上偏置控制和温度补偿电路，适用于小型电池基座应用。QPA9424在覆盖频带30和频带40的2300-2400 MHz频率范围内提供35.8 dB增益和+27 dBm线性功率。该放大器能够在+27 dBm输出功率和20 MHz LTE信号下实现-48.5 dBc ACLR。QPA9424将三个高性能放大器级集成到一个模块上，以实现紧凑的系统设计，并且只需要很少的外部组件即可运行。放大器的偏置可调，从而优化了放大器的功耗。QPA9424采用7 x 7 mm表面安装封装。

QPA9424TR13功率放大器的规格参数、特性应用及引脚图

规格参数

工作频率:2.3 GHz to 2.4 GHz

工作电源电压:3.6 V to 5.25 V

工作电源电流:455 mA

增益:35.8 dB

P1dB - 压缩点:35.4 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

输入返回损失:20 dB

电源电压-最大:5.25 V

电源电压-最小:3.6 V

单位重量:1 g

点击购买：QPA9424TR13

特性

•完全集成的3级功率放大器

•内部匹配的50Ω输入和输出

•平均功率输出+27dBm时为-48.5 dBc ACLR

•35.8 dB增益

•+27dBm输出功率下的PAE为14.6%

•455 mA静态电流

•片上偏置和温度补偿

应用

•小型蜂窝/微型蜂窝、企业级毫微微蜂窝

•乐队30和乐队40

•客户驻地设备（CPE）

•数据卡和终端

•分布式天线系统（DAS）

•放大器、中继器

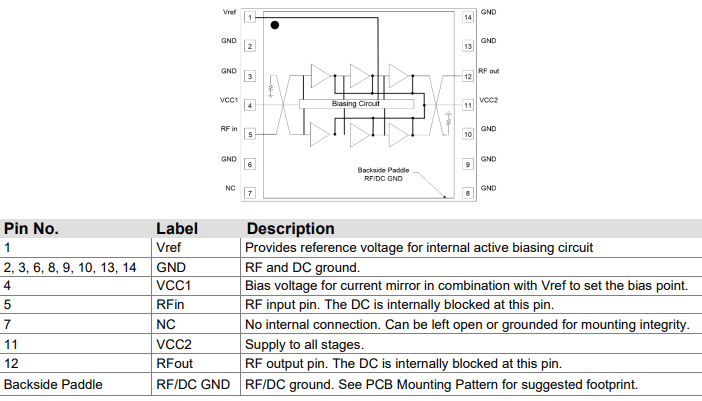

引脚图

QPA9424TR13功率放大器的规格参数、特性应用及引脚图
