QPB9348TR13前端模块的规格参数、特性应用及引脚图

2024/12/3 14:14:35

浏览次数: 6

QPB9348是一个针对TDD基站的高度集成的前端模块电子元件。LNA开关模块在双通道配置中集成了两级LNA和高功率开关。LNA的断电能力可以通过模块上的关闭引脚进行控制。

QPB9348可以在1.7-4.2 GHz范围内运行。它在3.5GHz的接收模式下提供1.2 dB的噪声系数，在发射模式下提供0.5 dB的插入损耗。LNA利用Qorvo的高性能E-pHEMT过程，而基于引脚的开关支持最高10W平均功率的输入RF功率信号，假设9 dB标准杆数。

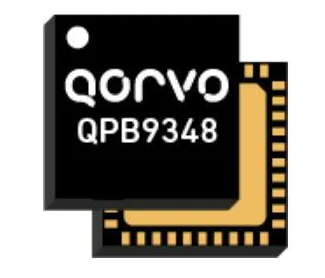

QPB9348采用符合RoHS标准的紧凑型6 x 6 mm表面贴装无引线封装。开关LNA模块针对配置用于基于TDD的MIMO架构的无线基础设施应用。

规格参数

工作频率:1.7 GHz to 4.2 GHz

NF—噪声系数:1.2 dB

工作电源电压:5 V

工作电源电流:100 mA

OIP3 - 三阶截点:34 dBm

特性

•1.7-4.2 GHz频率范围

•双通道

•第二个LNA具有旁路模式

•10 W平均功率处理（Tx模式）

•35 dB增益（Rx模式，高增益状态）

•15 dB增益（Rx模式，低增益状态）

•+34 dBm OIP3（Rx模式，高增益状态）

•+28 dBm OIP3（Rx模式，低增益状态）

•1.2 dB噪声系数（Rx模式）

•0.5 dB插入损耗（Tx模式）

•紧凑的包装尺寸，6 x 6毫米

应用

•5G m-MIMO

•无线基础设施

•小型基站

•基于TDD的架构

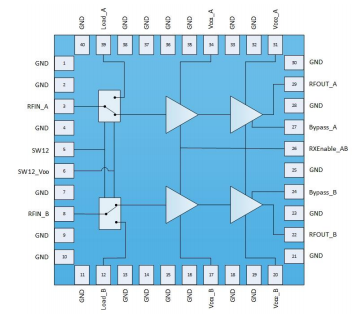

引脚图
