QPA9426功率放大器的规格参数、特性应用及引脚图

2024/12/3 14:21:45
浏览次数: 7

Qorvo的QPA9426是一款高线性三级功率放大器电子元件，采用低成本表面贴装封装，具有片上偏置控制和温度补偿电路。该放大器在2.5-2.7 GHz频率范围内提供34 dB增益，无需DPD等线性化电路即可使用。它能够使用20 MHz LTE信号（9.5 dB标准杆数）在+27 dBm输出功率下实现−47 dBc ACLR。QPA9426将三个高性能放大器级集成到一个模块上，以实现紧凑的系统设计，并且只需要很少的外部组件即可运行。该产品具有偏置可调性，可优化放大器的功耗，并采用7 x 7 mm表面贴装封装。

QPA9426功率放大器的规格参数、特性应用及引脚图

QPA9426针对小型蜂窝或企业毫微微蜂窝基站应用、分布式天线系统（DAS）、中继器和/或功率放大器。

规格参数

工作频率:2.5 GHz to 2.7 GHz

工作电源电压:4.5 V

工作电源电流:805 mA

增益:34 dB

P1dB - 压缩点:35.5 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

输入返回损失:20 dB

单位重量:2.861 g

点击购买：QPA9426

特性

•2.5-2.7 GHz频率范围

•完全集成的3级PA

•Pavg=+27dBm时为-47dBc ACLR

•在Pavg=+27dBm时，PAE为14%

•34dB增益

•420mA Icq

•内部匹配50欧姆

•片上偏置控制和温度补偿电路

•2级HBM ESD等级

应用

•小型电池/微型电池

•企业微基站

•客户驻地设备（CPE）

•数据卡和终端

•分布式天线系统

•功率放大器、中继器

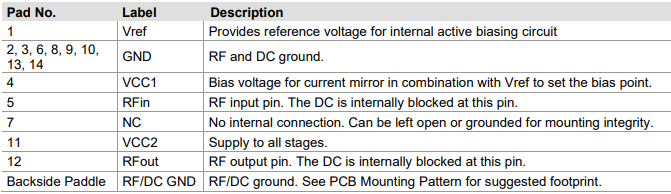

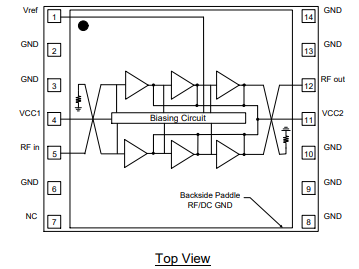

引脚图

QPA9426功率放大器的规格参数、特性应用及引脚图

QPA9426功率放大器的规格参数、特性应用及引脚图
