AD8469是一款快速比较器电子元器件，采用ADI公司的专有XFCB2工艺制造。它具有极其丰富多样的功能特性，并且易于使用，具体包括：输入范围从VEE − 0.2 V至VCC + 0.2 V，低噪声，TTL-/CMOS-兼容输出驱动器，可调迟滞控制，以及关断输入。在电源电流典型值为500 μA时，该器件可提供40 ns传播延迟、10 mV过驱性能，可驱动15 pF负载。
这款器件提供灵活的电源方案：可采用+2.5 V单正电源供电，输入信号范围为-0.2 V至+2.7 V；也可采用最高+5.5 V正电源供电，输入信号范围为-0.2 V至+5.7 V。

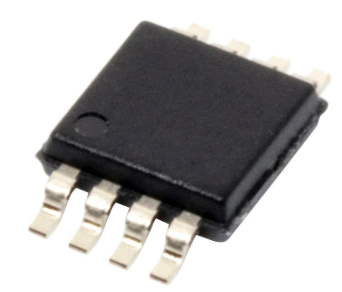

TTL-/CMOS-兼容输出级旨在以全部额定定时特性驱动最高15 pF电容；当增加额外电容时，输出级性能以线性方式适度降低。比较器输入级提供鲁棒的较大输入过驱保护；当输入超过有效输入信号范围时，输出不会反相。AD8469采用8引脚MSOP封装，提供关断引脚和迟滞控制特性。额定温度范围为-40℃至+125℃。
规格参数
响应时间:40 ns
电源电压-最小:2.5 V
电源电压-最大:5.5 V
工作电源电流:800 uA
每个通道的输出电流:50 mA
Vos - 输入偏置电压 :5 mV
Ib - 输入偏流:4 uA
最小工作温度:- 40 C
最大工作温度:+ 125 C
CMRR - 共模抑制比:50 dB
高度:0.85 mm
长度:3 mm
工作电源电压:3 V, 5 V
Pd-功率耗散:7 mW
电压增益 dB:80 dB
宽度:3 mm
单位重量:140 mg
特性
• 通过汽车应用认证
• 额定轨到轨电压VCC：2.5 V至5.5 V
• 输入共模电压：VEE − 0.2 V 至 VCC + 0.2 V
• 低突波TTL-/CMOS-兼容输出级
• 传播延迟：40 ns
应用
高速仪表
时钟和数据信号恢复
逻辑电平移位或转换
高速线路接收机
阈值检测
峰值和过零检测器
高速触发电路
脉宽调制器
电流/电压控制振荡器

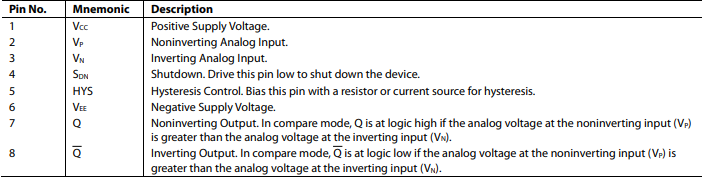

引脚配置
