ADE7858A为高精度、三相电能计量IC电子元器件，采用串行接口，并提供三路灵活的脉冲输出。这些器件内置二阶Σ-Δ型模数转换器(ADC)、数字积分器、基准电压源电路以及执行总（基波和谐波）有功、无功和视在功率测量以及rms计算时所需的全部信号处理功能。
ADE7858A能测量各种三线、四线的三相配置有功、无功和视在功率，例如Y形或三角形等。除了常规rms测量（每8 kHz更新一次），这些器件还能测量低纹波rms值，数值在内部进行求均值计算，且每1.024秒更新一次。器件具有系统校准功能，即rms失调校正、相位校准和增益校准。
CF1、CF2和CF3逻辑输出可提供许多功率信息。四款器件均提供总有功和视在功率值，以及电流rms的求和值；ADE7858A可提供总无功功率值；
ADE7858A具有波形采样寄存器，允许访问所有ADC输出。这些器件还提供电能质量监测，如瞬时低压或高压检测、瞬时高电流变化、线电压周期测量以及相电压与电流之间的角度等。
器件可以利用两个串行接口，即串行外设接口(SPI)和I2C进行通信。专用高速数据采集(HSDC)端口可以与I2C配合使用，以访问ADC输出和实时功率信息。
规格参数
分辨率:24 bit
通道数量:6 Channel
电源电压-最小:2.4 V
电源电压-最大:3.7 V
最小工作温度:- 40 C
最大工作温度:+ 85 C
长度:6 mm
高度:0.73 mm
宽度:6 mm
单位重量:93 mg
特性
• 高精度；支持EN 50470-1、EN 50470-3、IEC 62053-21、IEC 62053-22和IEC 62053-23标准
• 兼容三相三线或三相四线（三角形或星形）电表及其它三相配置
• 测量各相及整个系统的总（基波和谐波）有功、无功和视在功率，以及基波有功/无功功率
• TA = 25°C时，在1000:1的动态范围内有功和无功功率误差为0.1%（典型值）

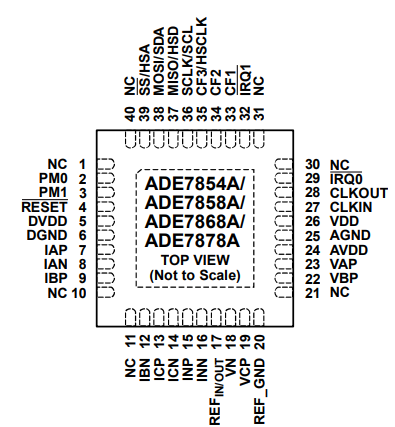

引脚配置
