LTC3786EUD#PBF开关稳压器的规格参数、特性应用及引脚配置

2024/12/4 11:41:22
浏览次数: 14

LTC3786是一款高性能同步升压型转换器控制器电子元器件，用于驱动全 N 沟道功率 MOSFET。它所采用的同步整流可提升效率、减少功率损失、并降低散热要求，从而使得 LTC3786 能够在高功率升压应用中使用。

4.5V 至 38V 的输入电源范围囊括了众多的系统架构和电池化学组成。当从升压型转换器的输出或另一个辅助电源来施加偏置时，LTC3786 在启动之后能够从一个低至 2.5V 的输入电源来运作。55μA 的无负载静态电流延长了电池供电型系统中的运行时间。

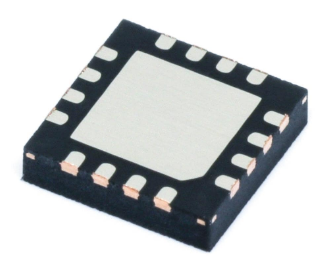

LTC3786EUD#PBF开关稳压器的规格参数、特性应用及引脚配置

该器件的工作频率可设定在 50kHz 至 900kHz 的范围内，或采用内部 PLL 同步至一个外部时钟。另外，LTC3786 还具有一个精准的 1.2V 基准和一个电源良好输出指示器。SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式 (Burst Mode®) 操作、脉冲跳跃模式或连续电感器电流模式。

规格参数

输出电压:Adjustable

输出电流:5 A

输出端数量:1 Output

输入电压 - 最小值:2.5 V

输入电压 - 最大值:38 V

静态电流:55 uA

开关频率:50 kHz to 900 kHz

最小工作温度:- 40 C

最大工作温度:+ 125 C

输入电压:4.5 V to 38 V

负载调节:0.01 %

工作电源电流:55 uA

电源电压-最小:4.5 V

单位重量:100 mg

特性

• 同步操作用于实现最高的效率并减少热耗散

• 宽 VIN 范围：4.5V 至 38V (绝对最大值为 40V)，启动之后可在低至 2.5V 的电压条件下运作

• 输出电压高达 60V

• ±1% 1.2V 基准电压

• RSENSE 或电感器 DCR 电流检测

• 针对同步 MOSFET 的 100% 占空比能力

• 低静态电流：55μA

应用

• 工业和汽车电源

• 汽车起停系统

• 医疗设备

• 高电压电池供电型系统

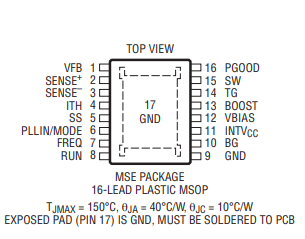

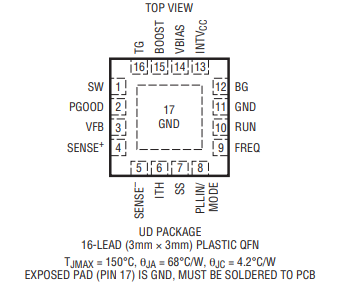

引脚配置

LTC3786EUD#PBF开关稳压器的规格参数、特性应用及引脚配置

LTC3786EUD#PBF开关稳压器的规格参数、特性应用及引脚配置
