LT8705开关稳压器的规格参数、特性应用及引脚配置

2024/12/4 13:21:21
浏览次数: 10

LT8705是一款高性能升降压开关稳压器控制器电子元器件，采用高于、低于或等于输出电压的输入电压工作。该器件集成了输入电流、输入电压、输出电流和输出电压反馈回路。LT8705具有较宽的2.8V至80V输入范围以及1.3V至80V输出范围，兼容大多数太阳能、汽车、电信和电池供电系统。

LT8705开关稳压器的规格参数、特性应用及引脚配置

LT8705具有伺服引脚，以指示哪些反馈环路有效。MODE引脚在轻负载下从突发工作模式(Burst Mode®)、持续或断续导通模式中选择。其他特性包括3.3V/12mA LDO、可同步固定工作频率、板载栅极驱动器、可调UVLO以及输入和输出电流监控和可编程最大电平。

规格参数

输出电压:1.3 V to 80 V

输出电流:10 A

输出端数量:1 Output

输入电压 - 最小值:2.8 V

输入电压 - 最大值:80 V

静态电流:2.65 mA

开关频率:350 kHz

最小工作温度:- 40 C

最大工作温度:+ 125 C

输入电压:2.8 V to 80 V

工作电源电流:2.65 mA

单位重量:715 mg

特性

• 单电感可实现 VIN 高于、低于或等于 VOUT

• VIN 范围：2.8V (需要 EXTVCC > 6.4V) 至 80V

• VOUT 范围：1.3V 至 80V

• 四路 N 沟道 MOSFET 栅极驱动器

• 同步整流：效率高达 98%

• 输入和输出电流监视引脚

• 可同步的固定频率：100kHz 至 400kHz

• 集成型输入电流、输入电压、输出电流和输出电压反馈环路

• 时钟输出可用于监视芯片温度

• 采用 38 引脚 (5mm x 7mm) QFN 封装和 TSSOP 封装 (其中 TSSOP 封装进行了修改以改善高电压操作)

应用

高压降压升压转换器

输入或输出限流转换器

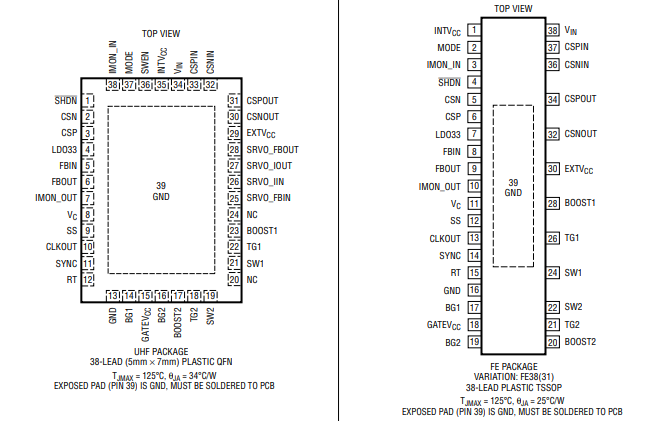

引脚配置

LT8705开关稳压器的规格参数、特性应用及引脚配置
