DAC8413为四通道、12位电压输出DAC，具有回读功能。这些单芯片DAC采用互补BiCMOS工艺制造，可提供非常高的封装密度。
输出电压摆幅由两个基准电压输入VREFH 和VREFL设置。将 VREFL输入设置为0 V且 VREFH设置为正电压时，DAC提供单极性正输出范围。采用类似的配置，即 VREFH 为0 V且 VREFL为负电压时，DAC可提供单极性负输出范围。双极性输出通过VREFH 和 VREFL 均与非零电压相连来配置。这种设置输出电压范围的方法不依赖于温度系数不同的内部与外部电阻，因此优于其他双极性偏移法。
数字控制允许用户加载或回读任意DAC的数据，加载任意DAC，以及将数据一次传输给所有DAC。

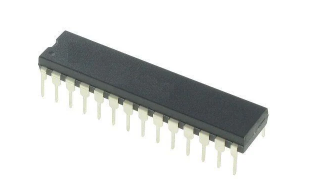

DAC8413采用28引脚塑料DIP封装、28引脚陶瓷DIP封装、28引脚PLCC封装，以及28引脚LCC封装。
这些器件可以采用各种电源和基准电压工作，电源电压范围为+5 V至±15 V，基准电压范围为+2.5 V至±10 V。采用±15 V电源供电时，功耗低于330 mW；采用+5 V电源供电时，功耗仅为60 mW。
规格参数
分辨率:12 bit
通道数量:4 Channel
最小工作温度:- 55 C
最大工作温度:+ 125 C
单位重量:4.190 g
特性
• 工作电压：+5 V至±15 V
• 单极性或双极性工作
• 真电压输出
应用
自动测试设备
数字控制校准
伺服控制
过程控制设备

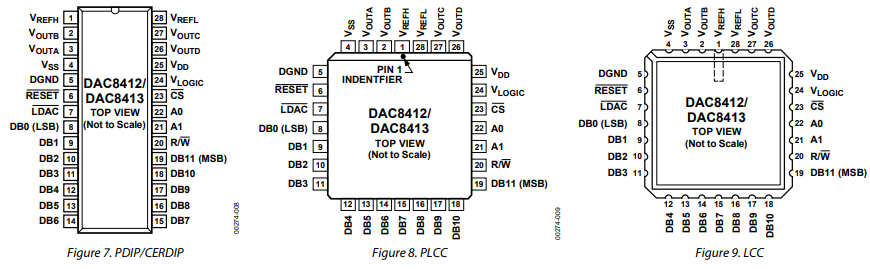

引脚配置
