LTC®3112 是一款固定频率、同步降压-升压型 DC/DC 转换器电子元器件，具有一个扩展的输入和输出范围。独特的四开关、单电感器架构提供了低噪声，并可在输入电压高于、低于或等于输出电压的情况下实现无缝运作。
LTC3112 具有一个 2.7V 至 15V 的输入范围，很适合于多种单节或多节电池、后备电容器或墙上适配器电源应用。低 RDS(ON) 内部 N 沟道 MOSFET 开关在具有较高负载电流要求的应用中实现了高效运作。
LTC3112 具有可选的 PWM 或突发模式操作能力、一个容易同步的振荡器以及停机模式中的输出断接功能。一个输出电流监视器电路使得能够对负载电流进行控制或测量。该器件的其他特点包括 <1μA 的停机电流、短路保护、软起动、电流限制和热停机功能。
LTC3112 采用 16 引脚 (4mm x 5mm x 0.75mm) DFN 封装和 20 引脚 TSSOP 封装。
Applications可从单节、两节或三节锂离子电池、后备电容器提供 3.3V 或 5V 输出手持式库存管理终端RF 发送器12V 同步升压型转换器多电源输入系统具电流调节能力的 LED 照明12V 铅酸电池至 12V。
规格参数
输出电压:2.5 V to 14 V
输出电流:2.5 A
输入电压 - 最小值:2.7 V
输入电压 - 最大值:15 V
静态电流:50 uA
开关频率:750 kHz
最小工作温度:- 40 C
最大工作温度:+ 125 C
输入电压:5 V
工作电源电流:50 uA
单位重量:1 g
特性
• 可在 VIN 高于、低于或等于 VOUT 的情况下获得稳压输出
• 2.7V 至 15V 输入电压范围
• 2.5V 至 14V 输出电压范围
• 2.5A 连续输出电流：VIN ≥ 5V，VOUT = 5V，PWM 模式
• 输出电流监视器
• 效率高达 95%
• 750kHz 开关频率，可同步范围为 300kHz 至 1.5MHz
• 内部 N 沟道 MOSFET
• 可选的突发模式 (Burst Mode®) 操作，IQ = 50μA
• 停机电流 <1μA
• 过压保护
• 在停机模式中提供了输出断接
• 内部软起动
• 小外形耐热性能增强型 16 引脚 (4mm x 5mm x 0.75mm) DFN 封装和 20 引脚 TSSOP 封装
应用
3.3V或5V，来自1、2或3个锂离子备用电容器堆
手持库存终端
射频发射机
12V同步升压转换器
多电源输入系统
带电流调节的LED照明
12V铅酸蓄电池至12V

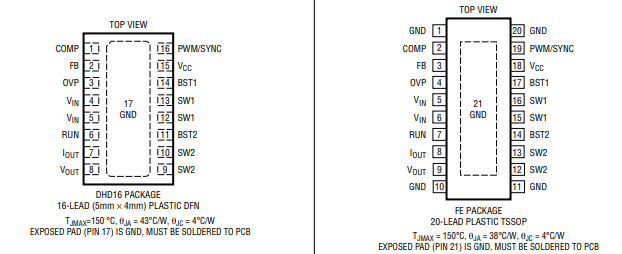

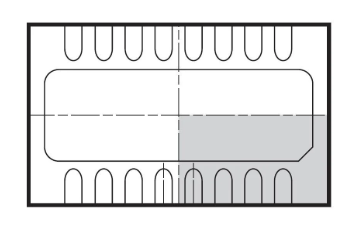

引脚图
