ADuM2400为采用ADI公司iCoupler®技术的4通道数字隔离器电子元器件。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。
iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。
ADuM2400隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。此外，ADuM2400具有低脉冲宽度失真（CRWZ级小于2 ns）和严格的通道间匹配（CRWZ级小于2 ns）特性。
规格参数
数据速率:1 Mb/s
绝缘电压:5000 Vrms
电源电压-最大:5.5 V
电源电压-最小:2.7 V
工作电源电流:900 uA, 2.2 mA
传播延迟时间:65 ns
最小工作温度:- 40 C
最大工作温度:+ 105 C
最大下降时间:3 ns (Typ)
最大上升时间:3 ns (Typ)
工作电源电压:5.5 V
单位重量:666 mg
特性
• 低功耗工作
• 5 V工作电压 （参见参考数据手册)
• 每个通道1.0 mA（最大值，0 Mbps至2 Mbps）
• 每个通道3.5 mA（最大值，10 Mbps）
•每个通道31 mA（最大值，90 Mbps）
• 3 V工作电压 （参见参考数据手册)
• 每个通道0.7 mA（最大值，0 Mbps至2 Mbps）
• 每个通道2.1 mA（最大值，10 Mbps）
• 每个通道20 mA（最大值，90 Mbps）
应用
• 通用高压多通道隔离
• 医疗设备
• 电机驱动器
• 电源

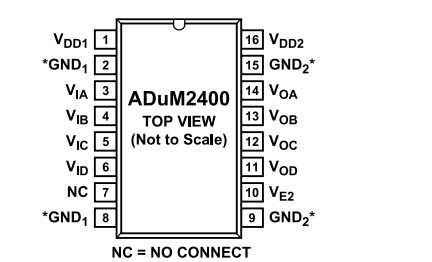

引脚图
