ADM706PARZ微处理器监控电路的规格参数、特性应用及引脚图

2024/12/5 13:41:42
浏览次数: 4

ADM706微处理器监控电路适合监控5 V电源/电池和微处理器活动的电子元器件。ADM706提供电源监控电路，该电路可在上电、关断和掉电情况下产生复位输出。 即使VCC低至1 V，复位输出仍然可以工作。还提供独立的看门狗监控电路。 如果看门狗输入在1.60秒内未触发，该电路会被激活。

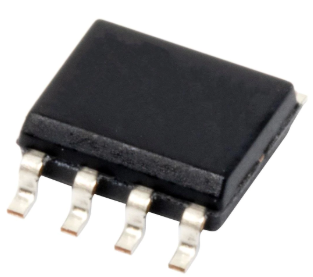

ADM706PARZ微处理器监控电路的规格参数、特性应用及引脚图

此外还集成一个1.25 V阈值检测器，用于发出电源故障警告、检测低电池电量或监控附加电源。 另外还提供低电平有效、去抖手动复位输入(MR)。提供8引脚窄体PDIP和8引脚SOIC两种封装。

规格参数

阈值电压:2.63 V

被监测输入数:1 Input

重置延迟时间:200 ms

电源电压-最大:5.5 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

高度:1.5 mm (Max)

长度:5 mm (Max)

工作电源电流:250 uA

过电压阈值:2.7 V

电源电压-最小:4.75 V

欠电压阈值:2.55 V

宽度:4 mm (Max)

单位重量:540 mg

特性

• 精密电源电压监控器

• 静态电流：100 μA

• 复位脉冲宽度：200 ms

• 去抖手动复位输入(MR)

应用

微处理器系统

计算机

控制器

智能仪器

关键微处理器电源监控

引脚图

ADM706PARZ微处理器监控电路的规格参数、特性应用及引脚图
