ADuM1252为需要在同一线路上双向传输数据的应用（例如 I2C）提供两个双向开漏通道。为了防止闩锁行为，第 1 侧输出包含特殊缓冲器，可将逻辑低电平电压调节为 0.64V，并且输入逻辑低电平阈值比输出逻辑低电平电压至少低 50mV。第 2 侧具有不调节逻辑低电平输出电压的传统缓冲器。
ADuM1252 在隔离器的第 1 侧和第 2 侧均具备 1.71V 至 5.5V 独立电源。该套件的工作频率高达 2MHz。每侧均提供 21μA 的超低待机电流，非常适合电池供电系统。

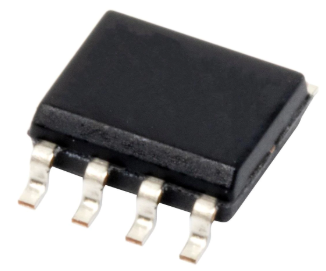

ADuM1252 首先对总线引脚进行预充电，然后监视总线状态以发现空闲总线或检测 I2C 停止条件，再连接第 1 侧和第 2 侧，从而为第 2 侧的热插拔连接提供无干扰总线连接。ADuM1252 采用 8 引脚窄体 SOIC 封装。该套件的额定工作环境温度范围为 -40°C 至 +125°C。
规格参数
通道数量:2 Channel
极性:Bidirectional
绝缘电压:445 V rms
电源电压-最大:5.5 V
电源电压-最小:1.71 V
工作电源电流:146 uA, 270 uA
传播延迟时间:37.6 ns
最小工作温度:- 40 C
最大工作温度:+ 125 C
正向通道:2 Channel
最大下降时间:36.1 ns
Pd-功率耗散:735 mW
脉冲宽度失真:56.1 ns
特性
• 低 VOL(MAX) 可实现更高的 I2C 套件兼容性
• 第 1 侧：0.69V
• 第 2 侧：0.4V
•超低功耗可延长电池寿命•400 kHz 时每通道 142μA（典型值）
•较宽的独立 VDD1/VDD2 电源范围支持更多逻辑电压电平并可实现电平转换
• 两侧均为 1.71V 至 5.5V
•增强型热插拔第 2 侧 I/O
• 初始第 2 侧连接发生在总线空闲或停止状态，以防止数据损坏
•双向 I 2 C 数据传输高达 2MHz SCL
• 用于高级总线拓扑的双向 SCL
• 支持跨隔离栅的时钟延伸和多个控制器
• 强大的灌电流能力可降低 RPULL-UP 值，从而实现更快的总线速度
• 第 1 侧：5mA
• 第 2 侧：50mA
应用
●隔离I2C/SMBus接口
●电池管理系统
●以太网供电（PoE）
●电机控制系统

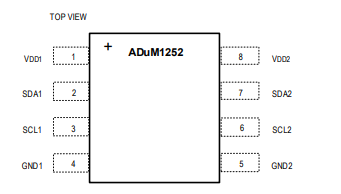

引脚图
