ADUM1253AWA+数字隔离器的规格参数、特性应用及引脚图

2024/12/5 13:59:27
浏览次数: 6

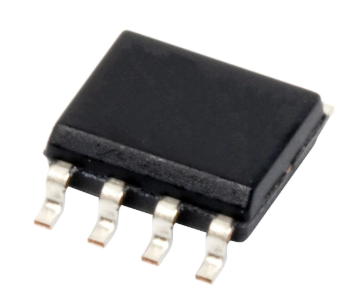

ADuM1253提供两个开漏通道（一个单向，一个双向），适用于需要在同一线路上双向传输数据但具有单向时钟的应用（例如I2C）。为了防止闩锁行为，第1侧输出包含特殊缓冲器，可将逻辑低电平电压调节为0.64V，并且输入逻辑低电平阈值比输出逻辑低电平电压至少低50mV。第2侧具有不调节逻辑低电平输出电压的传统缓冲器。

ADUM1253AWA+数字隔离器的规格参数、特性应用及引脚图

ADuM1253在隔离器的第1侧和第2侧均具备1.71V至5.5V独立电源。该器件的工作频率高达2MHz。每侧均提供21μA的超低待机电流，非常适合电池供电系统。

ADuM1253首先对总线引脚进行预充电，然后监视总线状态以发现空闲总线或检测I2C停止条件，再连接第1侧和第2侧，从而为第2侧的热插拔连接提供无干扰总线连接。ADuM1253采用8引脚窄体SOIC封装。该电子元器件的额定工作环境温度范围为-40°C至+125°C。

规格参数

通道数量:2 Channel

极性:Bidirectional, Unidirectional

绝缘电压:848 V rms

电源电压-最大:5.5 V

电源电压-最小:1.71 V

工作电源电流:146 uA, 270 uA

传播延迟时间:93.7 ns, 82.6 ns

最小工作温度:- 40 C

最大工作温度:+ 125 C

最大下降时间:64.7 ns

特性

• 低VOL(MAX)可实现更高的I2C器件兼容性

• 第1侧：0.69V

• 第2侧：0.4V

• 超低功耗可延长电池使用时间

• 400kHz时每通道142μA（典型值）

• 较宽的独立VDD1/VDD2电源范围支持更多逻辑电压电平并可实现电平转换

• 两侧均为1.71V至5.5V

• 热插拔第2侧I/O可防止数据损坏

• 初始第2侧连接发生在总线空闲或停止状态

• 双向I2C数据传输高达2MHz SCL

• 强大的灌电流能力可降低RPULL-UP值，从而实现更快的总线速度

• 第1侧：5mA

• 第2侧：50mA

应用

• 隔离式I2C/SMBus接口

• 电池管理系统

• 以太网供电(PoE)

• 电机控制系统

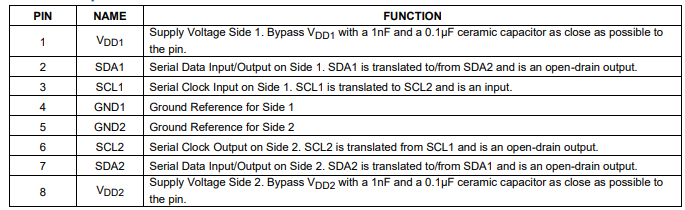

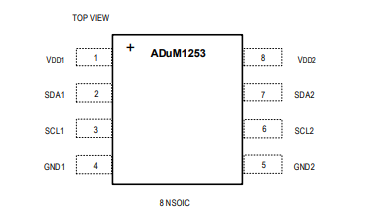

引脚图

ADUM1253AWA+数字隔离器的规格参数、特性应用及引脚图

ADUM1253AWA+数字隔离器的规格参数、特性应用及引脚图
