MAX22163CAEE+数字隔离器的规格参数、特性应用及引脚图

2024/12/5 14:03:33
浏览次数: 5

MAX22163是一个快速、低功耗的六通道增强型数字电气隔离器电子元器件，采用ADI专有工艺技术。具有强化绝缘功能，对3kVRMS电压额定值的耐受持续时间为60秒。汽车应用和通用型器件的额定工作环境温度范围为-40°C至+125°C。带有/V后缀的器件通过了AEC-Q100认证。

MAX22163CAEE+数字隔离器的规格参数、特性应用及引脚图

工业 隔离式SPI、RS-232/422/485、CAN、数字I/O 现场总线通信 电机控制 医疗系统 这些器件在具有不同电源域的电路之间传输数字信号，在1Mbps速率下每通道功耗低至0.71mW（1.8V电源）。低功耗特性有助于降低系统功耗、提高可靠性并实现紧凑型设计。这些器件的最大数据速率为25Mbps或200Mbps，并提供默认高电平或默认低电平输出。这些器件的传输延迟和时钟抖动双低，有助于减少系统延迟。

此外，这些器件每侧配备独立的1.71V至5.5V电源，因此很适合用作电平转换器。

MAX22163有三个通道以一个方向传输数字信号，另有三个通道以相反方向传输数字信号。

规格参数

通道数量:6 Channel

极性:Unidirectional

数据速率:200 Mb/s

绝缘电压:3000 Vrms

电源电压-最大:5.5 V

电源电压-最小:1.71 V

工作电源电流:7.83 mA

传播延迟时间:9.9 ns

最小工作温度:- 40 C

最大工作温度:+ 125 C

最大下降时间:1 ns

最大上升时间:0.8 ns

脉冲宽度:5 ns, 6.67 ns

脉冲宽度失真:0.4 ns

反向通道:3 Channel

特性

• /V类器件获得了AEC-Q100认证

• 为数字信号提供增强型电气隔离

• 采用爬电距离和电气间隙为4mm的16-QSOP封装

• 3kVRMS耐受持续时间可达60s (VISO)

• 可持续耐受445VRMS (VIOWM)

• 可耐受GNDA和GNDB之间1.2/50µs波形的±10kV浪涌

• 高CMTI性能（50kV/µs，典型值）

• 低功耗

• VDD = 1.8V时，1Mbps速率下每通道0.71mW

• VDD = 3.3V时，1Mbps速率下每通道1.34mW

• VDD = 1.8V时，100Mbps速率下每通道3.21mW

• 传输延迟和抖动双低

• 最大数据速率高达200Mbps

• VDD = 3.3V时，传播延迟低至7ns（典型值）

• 时钟抖动RMS为11.1ps（典型值）

• 安全法规认证

• UL参照UL1577

• cUL参照CSA公告5A

• VDE 0884-11强化绝缘（待定）

应用

• 汽车电子

• 电池管理系统(BMS)

• 充电器

• 混合动力电动汽车

• 逆变器

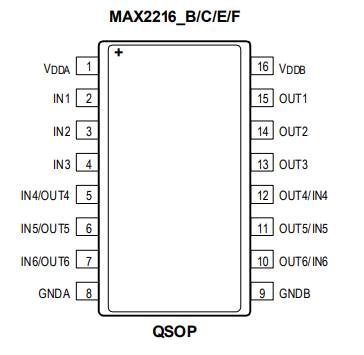

引脚图

MAX22163CAEE+数字隔离器的规格参数、特性应用及引脚图
