AD622是一款低成本、采用传统引脚配置的较精密仪表放大器电子元器件，仅需要一个外部电阻来设置2与1000之间的任意增益。对于增益为1的情况，则不需外部电阻。AD622是一个全差分或减法器放大器系统，同时通过集成精密激光调整电阻提供出色的线性和共模抑制。
AD622可以取代低成本、分立的两运放或三运放仪表放大器设计，并提供良好的共模抑制、出色的线性、温度稳定性、可靠性以及低功耗和较少的电路板面积。AD622的低成本使其无需设计分立仪表放大器，从而满足了严苛的成本目标要求。这个低成本解决方案还提供改进的性能并节省空间。
规格参数
通道数量:1 Channel
3dB带宽:1 MHz
SR - 转换速率 :1.2 V/us
CMRR - 共模抑制比:103 dB
Ib - 输入偏流:2 nA
Vos - 输入偏置电压 :60 uV
电源电压-最大:15 V
电源电压-最小:2.6 V
工作电源电流:900 uA
最小工作温度:- 40 C
最大工作温度:+ 85 C
带宽:1 MHz
双重电源电压:2.6 V to 18 V
en - 输入电压噪声密度:12 nV/sqrt Hz
增益V/V:1 V/V to 1000 V/V
Ios - 输入偏置电流 :2.5 nA
工作电源电压:2.6 V to 18 V
单位重量:540 mg
特性
• 易于使用
• 低成本解决方案
• 性能优于两运放或三运放设计
• 单位增益无需外部电阻
• 与一个外部电阻配合使用即可提供可选增益
(增益范围：2至1000)
• 宽电源电压范围：±2.6 V 至 ±15 V

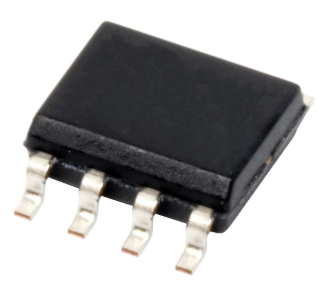

• 提供8引脚PDIP和8引脚SOIC_N封装
• 低功耗，最大电源电流：1.5 mA
• DC性能
增益精度：0.15% (G=1)
最大输入失调电压：125 µV
最大输入失调漂移：1.0 µV/°C
最大输入偏置电流：5µA
最小共模抑制比：66dB (G=1)
• 噪声
输入电压噪声：12 nV/√Hz @ 1 kHz
0.60 µV p-p噪声(0.1 Hz 至10 Hz ，G = 10时)
• AC特性
带宽：800 kHz(G = 10)
0.1%建立时间：10 μs@ G = 1至100
压摆率：1.2 V/µs
应用
传感器接口
低成本热电偶放大器
工业过程控制
差分放大器
低成本数据采集
引脚图
