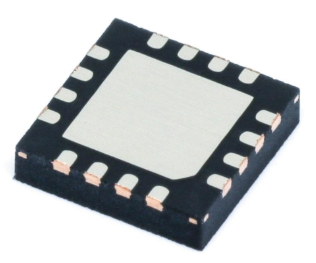

AD8224是第一款单电源、JFET输入仪表放大器电子元器件，采用节省空间的4 mm x 4 mm、16引脚LFCSP封装。它所需的电路板面积与典型的单通道仪表放大器相同，但通道密度却提高一倍，每个通道的成本更低，且性能不受影响。 它针对高性能、便携式仪器的需要而设计，直流时的最小共模抑制比(CMRR)为86 dB，在10 kHz、G = 1时的最小CMRR为80 dB。最大输入偏置电流为10 pA，在整个工业温度范围内通常保持在300 pA以下。虽然采用JFET输入，但AD8224的噪声转折频率典型值仅为10 Hz。
随着混合信号处理技术日益普及，各系统所需的电源数量也不断增加。
为了缓解这一问题，AD8224设计为既可以采用±18 V双电源供电，也可以采用+5 V单电源供电。在便携式应用中常见的低电源电压下，该器件的轨到轨输出级可以使动态范围达到较大。它能够采用5 V单电源工作，因而无需使用较高电压的双电源。AD8224每个放大器的静态电流为750 µA，是电池供电设备的理想之选。
此外，AD8224也可以配置为单通道、差分输出仪表放大器。差分输出提供高抗扰度，这在输出信号必须穿过噪声环境传输时(例如与远程传感器配合使用)会很有用。该配置还可用于驱动差分输入ADC。
规格参数
通道数量:2 Channel
3dB带宽:1.5 MHz
SR - 转换速率 :2 V/us
CMRR - 共模抑制比:94 dB
Ib - 输入偏流:10 pA
Vos - 输入偏置电压 :300 uV
电源电压-最大:36 V
电源电压-最小:4.5 V
工作电源电流:750 uA
最小工作温度:- 40 C
最大工作温度:+ 85 C
双重电源电压:+/- 18 V
高度:0.83 mm
长度:3 mm
宽度:3 mm
工作电源电压:4.6 V to 36 V
单位重量:34.500 mg
特性
• 带有隐藏焊盘的定制LFCSP封装
• 允许在封装下面布局走线和过孔
• 允许全偏置电流性能
• 低输入电流
• 输入偏置电流：10 pA（最大值，B级）
• 输入失调电流：0.6 pA（最大值，B级）
• G = 10 (B Grade)
（最小值，G = 10，B级）
CMRR：90 dB
（最小值，至10 kHz，G = 10，B级）
• 双通道，小型4 mm × 4 mm LFCSP封装
• 出色的交流特性、低功耗
• 带宽：1.5 MHz (G = 1)
• 输入噪声：14 nV/√Hz (1 kHz)
• 压摆率：2 V/μs
• 每个放大器的静态电流：750 μA
应用
医疗器械
精确数据采集
传感器接口
用于高分辨率输入ADC的差分驱动器
远程传感器
引脚图
