AD8295在4 mm × 4 mm小型封装内集成了精密仪表放大器前端所需的全部器件，其中包含一个高性能仪表放大器、两个通用运算放大器和两个精密匹配的10 kΩ电阻。 AD8295有助于实现轻松且高效的印制电路板布线。AD8295器件布局合理，其典型应用电路仅需较短布线和少量过孔。与大多数芯片级封装不同，AD8295器件背面没有裸露的金属焊盘，从而节省了额外的布线与过孔空间。AD8295采用4 mm × 4 mm LFCSP封装，需要的电路板空间仅为8引脚SOIC封装的一半。
AD8295包含一个高性能可编程增益仪表放大器电子元器件，其增益可编程范围为1至1000，利用单个电阻即可进行设置。AD8295具有低噪声和出色的共模抑制特性，即使在存在大型共模干扰的情况下，也能够轻松探测微弱信号。
AD8295采用单电源或双电源供电，适合使用±10V输入电压的应用。在-40°C至+85°C的整个工业温度范围内，AD8295级别的产品均能保证性能。AD8295的工作温度范围为-40°C至+125°C；欲了解器件在高达125°C温度下的工作特性，请参考典型性能特性部分。
规格参数
通道数量:1 Channel
3dB带宽:1.2 MHz
SR - 转换速率 :2.6 V/us
CMRR - 共模抑制比:140 dB
Ib - 输入偏流:200 pA
Vos - 输入偏置电压 :120 uV
电源电压-最大:18 V
电源电压-最小:2.3 V
工作电源电流:2.3 mA
最小工作温度:- 40 C
最大工作温度:+ 85 C
带宽:750 kHz
电压增益 dB:60 dB
单位重量:41.800 g
特性
• 节省电路板空间
• 内置精密仪表放大器、2个运算放大器，以及2个匹配电阻
• 4 mm × 4 mm LFCSP封装
• 无需散热金属块，可提供更多布线空间
• 完全符合规定的差分输出
• 宽电源电压范围：±2.3 V至±18 V
• 仪表放大器性能指标：
利用单个外部电阻设置增益
（增益范围: 1至1000）
最大输入电压噪声：8 nV/√Hz, @ 1 kHz
最小CMRR：90 dB（G = 1）
最大输入偏置电流：0.8 nA
-3 dB带宽：1.2 MHz （G = 1）
压摆率：2 V/µs
• 最大增益漂移：1 ppm/°C，电阻匹配：0.03%
应用
工业过程控制
惠斯通电桥
精密数据采集系统
医疗器械
应变计
传感器接口
差分输出

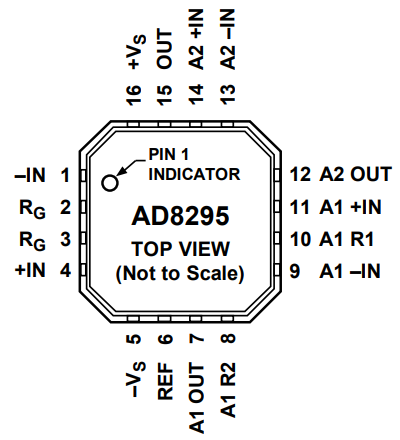

引脚图
