AD7887是一款高速、低功耗、12位模数转换器（ADC），采用2.7 V至5.25 V单电源供电，吞吐量可达125 kSPS。通过输入采样保持功能可在500 ns内采集一个信号，并采用单端采样方案。AD7887的输出编码为直接二进制式，能够转换最高2.5 MHz的全功率信号。 通过片内控制寄存器可将AD7887配置为单通道或双通道工作模式。在默认的单通道模式下，AD7887可作为只读ADC工作。以单通道模式工作时，存在一个模拟输入（AIN0），并且AIN1/V REF引脚用作V REF功能。通过此V REF引脚，用户可使用内部的2.5 V基准电压，或者将外部基准电压加载至此V REF引脚，为器件提供基准电压。外部基准电压的范围为2.5 V至V DD，AIN0上的模拟输入范围为0至V REF。
以双通道模式工作时，AIN1/VREF引脚用作AIN1功能，以便提供第二个模拟输入通道。这种情况下，器件的基准电压通过VDD引脚提供，因此，AIN0和AIN1上的模拟输入范围均为0至VDD。

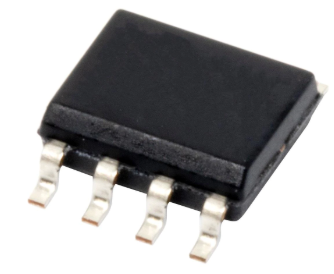

CMOS结构可确保获得低功耗，正常工作模式下的典型功耗为2 mW，省电模式下为3 µW。该电子元器件提供8引脚、0.15英寸宽窄体SOIC和8引脚MSOP两种封装。
规格参数
分辨率:12 bit
通道数量:2 Channel
接口类型:SPI
采样比:125 kS/s
输入类型:Single-Ended
结构:SAR
模拟电源电压:2.7 V to 5.25 V
数字电源电压:2.7 V to 5.25 V
SNR – 信噪比:71 dB
最小工作温度:- 40 C
最大工作温度:+ 125 C
DNL - 微分非线性:+/- 2 LSB
增益误差:+/- 2 LSB
高度:1.5 mm
INL - 积分非线性:+/- 2 LSB
输入电压:2.5 V
长度:5 mm
ADC 输入端数量:1 Input/2 Input
转换器数量:1 Converter
工作电源电压:5 V
Pd-功率耗散:3.5 mW
电源电压-最大:5 V
电源电压-最小:5 V
宽度:4 mm
单位重量:540 mg
特性
• 额定电压（VDD）：2.7 V至5.25 V
• 灵活的功耗/吞吐量管理
• 关断模式：最大1 µA
• 1个或2个单端输入
• 串行接口：
SPI®/QSPI™/MICROWIRE™/DSP兼容
• 8引脚窄体SOIC和MSOP封装
应用
电池供电系统（个人数字助理，
医疗器械、移动通信）
仪表和控制系统
高速调制解调器

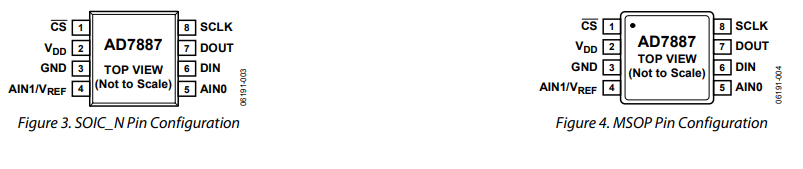

引脚配置
