ADG1436是一款单芯片CMOS器件，内置两个独立可选的单刀双掷（SPDT）开关。LFCSP封装器件提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。两个开关均为先开后合式，适合多路复用器应用。
ADG1436采用iCMOS® 工艺设计。 iCMOS （工业CMOS）是一种模块式制造工艺，集高电压CMOS（互补金属氧化物半导体）与双极性技术于一体。利用这种工艺，可以开发工作电压达33 V的各种高性能模拟IC，并实现以往的高压器件所无法实现的尺寸。与采用传统CMOS工艺的模拟IC不同，iCMOS器件不但可以承受高电源电压，同时还能提升性能、大幅降低功耗并减小封装尺寸。
导通电阻曲线在整个模拟输入范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。iCMOS结构可确保功耗极低，因而该器件非常适合便携式电池供电仪表。
规格参数
通道数量:2 Channel
配置:2 x SPDT
导通电阻—最大值:1.8 Ohms
电源电压-最小:5 V
电源电压-最大:16.5 V
最小双重电源电压:+/- 5 V
最大双重电源电压:+/- 16.5 V
运行时间—最大值:120 ns
空闲时间—最大值:130 ns
最小工作温度:- 40 C
最大工作温度:+ 125 C
高度:0.83 mm
长度:4 mm
Pd-功率耗散:30 uW
电源电流—最大值:285 uA
电源类型:Single Supply, Dual Supply
开关直流:400 mA
宽度:4 mm
单位重量:58.600 mg
特性
• 导通电阻：1.5 Ω
• 导通电阻平坦度：0.3 Ω
• 通道间导通电阻匹配：0.1 Ω
• 每个通道的连续电流
• LFCSP封装：最高400 mA
• TSSOP封装：最高260 mA
• 额定电源电压：+12 V、±15 V和±5 V
• 无需VL电源
• 3 V逻辑兼容输入
• 轨到轨工作

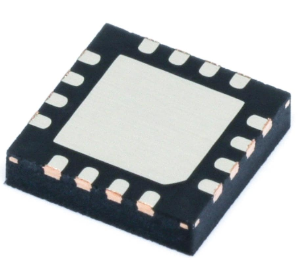

• 16引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装
应用
自动测试设备
数据采集系统
电池供电系统
取样和保持系统
音频信号路由
通信系统
继电器更换
引脚配置
