ADUM4223BRWZ栅极驱动器的规格参数、特性应用及引脚图

2024/12/9 14:19:26
浏览次数: 3

ADuM4223是4A隔离式半桥栅极驱动器电子元器件，采用ADI公司的iCoupler®技术，提供独立且隔离的高端和低端输出。ADuM4223提供5000 V rms隔离，采用宽体16引脚SOIC封装。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于脉冲变压器和栅极驱动器组合等替代器件的出色性能特征。

ADUM4223BRWZ栅极驱动器的规格参数、特性应用及引脚图

ADuM4223隔离器提供两个独立的隔离通道。采用3.0 V至5.5 V电源电压工作，可与低压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM4223的输入与各输出之间具有真电流隔离优势。相对于输入，各路输出的持续工作电压最高可达537VPEAK，因而支持低端切换至负电压。高端与低端之间的差分电压最高可达800 VPEAK。

因此，ADuM4223可以在很宽的正或负切换电压范围内，可靠地控制IGBT/MOSFET配置的开关特性。

规格参数

绝缘电压:5 kVrms

最小工作温度:- 40 C

最大工作温度:+ 125 C

Pd-功率耗散:2.77 W

上升时间:12 ns

下降时间:12 ns

激励器数量:2 Driver

输出端数量:2 Output

工作电源电流:1.4 mA

输出电流:4 A

电源电压-最大:18 V

电源电压-最小:3 V

单位重量:666 mg

特性

• 精确定时特性

•隔离器和驱动器传播延迟：54 ns（最大值）

•通道间匹配：5 ns（最大值）

• 峰值输出电流：4 A

•工作电压

•高端或低端相对于输入：537 VDC PEAK

•高端/低端差分：800 VDCPEAK

• CMOS输入逻辑电平

• 高共模瞬变抗扰度：>25 kV/μs

• 增强的系统级ESD保护性能，符合IEC 61000-4-x标准

• 工作结温最高可达：125°C

• 热关断保护

• 默认低电平输出

应用

• 开关电源

• 隔离式IGBT/MOSFET栅极驱动器

• 工业逆变器

• 汽车

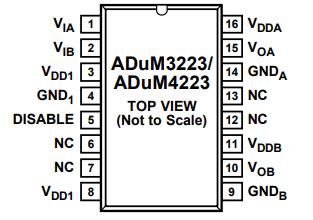

引脚配置

ADUM4223BRWZ栅极驱动器的规格参数、特性应用及引脚图
