MASW-004103-1365射频开关芯片的规格参数、特性应用及引脚配置

2024/12/9 14:47:41
浏览次数: 3

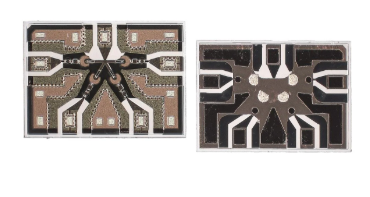

MASW-004103-1365是一款SP4T、超越、宽带单片开关电子元器件，使用四组串联和并联的PIN二极管。该设备设计用于宽带、低到中等信号、高性能、高达20 GHz的开关应用。它是一种可表面安装的开关，配置用于优化性能，与MMIC、束引线和芯片与线混合设计相比具有明显的优势。因为MASW-004103-1365的PIN二极管被集成到芯片中并保持在很近的距离内，所以通常与使用单个组件的其他设计相关的寄生效应被保持在最低限度。

MASW-004103-1365射频开关芯片的规格参数、特性应用及引脚配置

规格参数

最小频率:50 MHz

最大频率:20 GHz

介入损耗:1.2 dB

关闭隔离—典型值:32 dB

最小工作温度:- 65 C

最大工作温度:+ 125 C

单位重量:751.538 mg

特性

·工作频率为50 MHz至20 GHz

·可焊接

·氮化硅钝化

·玻璃封装结构

·坚固耐用，完全单片

·聚合物防刮擦保护

·符合RoHS标准的附加封装

·低寄生电容和电感

·高隔离度

·低插入损耗

·可用频率高达26 GHz

·+25°C时高达+38 dBm C.W.功率处理

应用

·航空航天与国防

·主义

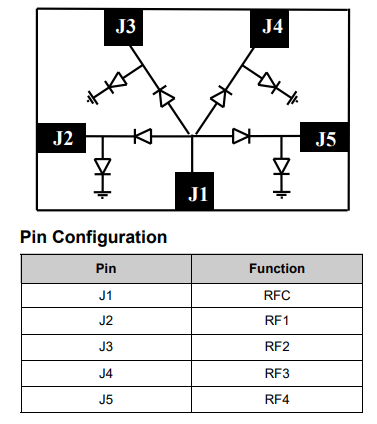

引脚配置
