MAAP-011193功率放大器的规格参数、特性应用及引脚图

2024/12/9 14:54:21
浏览次数: 48

MAAP-011193是一款封装的线性功率放大器电子元件，工作频率为7.7-8.5 GHz。该设备提供20 dB增益和46.5 dBm输出三阶截获点（OIP3），饱和输出功率（PSAT）>35.5 dBm。封装放大器采用气腔7毫米表面安装封装，带有铜币桨，由两级功率放大器MMIC组成。该器件包括片上ESD保护结构和直流旁路电容器，以简化封装部件的实施和体积组装。该设备专为蜂窝回程应用的8 GHz点对点无线电而设计。

MAAP-011193功率放大器的规格参数、特性应用及引脚图

规格参数

工作频率:7.7 GHz to 8.5 GHz

工作电源电压:8 V

工作电源电流:2 A

增益:20 dB

P1dB - 压缩点:35.5 dBm

OIP3 - 三阶截点:46.5 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

输入返回损失:12 dB

Pd-功率耗散:33.3 W

单位重量:16.606 g

特性

·20 dB小信号增益

·符合RoHS标准

·无铅7mm铜币气腔封装

·8 V时偏置2000 mA

·>36.5 dBm饱和输出功率（PSAT）

·46.5 dBm三阶截获点（OIP3）

应用

·蜂窝回程

·点对点无线电

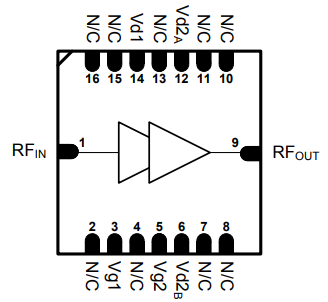

引脚图

MAAP-011193功率放大器的规格参数、特性应用及引脚图
