AD7485BSTZ模数转换器的规格参数、特性及引脚配置

2024/12/10 13:48:33
浏览次数: 3

AD7485是一款14位高速、低功耗逐次逼近型ADC电子元器件，配有一个串行接口，最高呑吐量可达1 MSPS。该器件内置一个低噪声、宽带宽采样/保持放大器，可处理10 MHz以上的输入频率。

转换过程采用一种专有的逐次逼近算法技术。输入信号采样以及转换启动均在CONVST信号的下降沿进行。转换过程通过外部主时钟进行控制。接口则通过标准串行信号线实现，使该器件可与微控制器和DSP直接兼容。

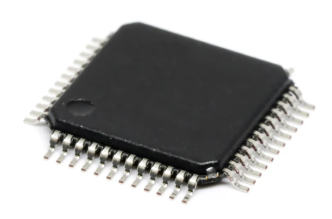

AD7485BSTZ模数转换器的规格参数、特性及引脚配置

AD7485具有出色的交流和直流性能规格。工厂调整技术为高直流精度提供了保障，成就了较低的INL、偏移量和增益误差。

该器件采用的设计技术，可在高呑吐量的情况下实现较低的功耗，正常工作模式下的功耗为70 mW。提供两种省电模式：一种是睡眠模式，使基准电路保持激活状态，以便快速上电启动，这种模式下的功耗为5 mW；另一种是待机模式，功耗仅为5 µW。

规格参数

封装 / 箱体:LQFP-48

分辨率:14 bit

通道数量:1 Channel

采样比:1 MS/s

输入类型:Single-Ended

结构:SAR

最小工作温度:- 40 C

最大工作温度:+ 85 C

DNL - 微分非线性:+/- 0.75 LSB

增益误差:+/- 6 LSB

高度:1.4 mm

INL - 积分非线性:+/- 1 LSB

输入电压:2.5 V

长度:7 mm

工作电源电压:5 V

Pd-功率耗散:80 mW

电源电压-最大:5 V

电源电压-最小:5 V

宽度:7 mm

单位重量:181.700 mg

点击购买：AD7485BSTZ

特性

• 高呑吐量：1 MSPS

• 宽输入带宽：40 MHz

• 出色的直流精度性能

• 灵活的串行接口

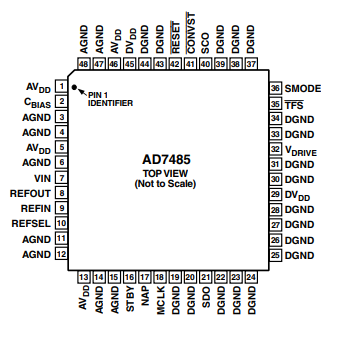

引脚配置

AD7485BSTZ模数转换器的规格参数、特性及引脚配置
