AD8233是一款用于心电图(ECG)及其他生物电测量应用的集成信号调理模块电子元器件。该器件设计用于在具有运动或远程电极放置产生的噪声的情况下提取、放大及过滤微弱的生物电信号。该设计使得超低功耗模数转换器(ADC)或嵌入式微控制器能够轻松地采集输出信号。
AD8233采用双极点高通滤波器来消除运动伪像和电极半电池电位。该滤波器与仪表放大器结构紧密耦合，可实现单级高增益及高通滤波，从而节约了空间和成本。
AD8233采用一个无使用约束运算放大器来创建一个三极点低通滤波器，消除了额外的噪声。用户可以通过选择所有滤波器的截止频率来满足不同类型应用的需要。
为了提高系统线路频率和其他不良干扰的共模抑制性能，AD8233内置一个右腿驱动(RLD)放大器，用于受驱电极应用。AD8233包含一项快速恢复功能，可以减少高通滤波器原本较长的建立长尾现象。如果放大器轨电压发生信号突变（如导联脱离情况），AD8233将自动调节为更高的滤波器截止状态。该功能让AD8233可以实现快速恢复，因而在导联连接至测量对象的电极之后能够尽快取得有效的测量值。

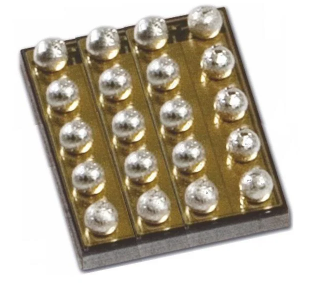

AD8233提供2 mm × 1.7 mm、20引脚WLCSP封装和150 μm薄裸片，适合高度受限的应用。额定温度范围为0°C至70°C，能在-40℃至+85℃的范围内工作。
规格参数
通道数量:1 Channel
电源电压-最大:3.5 V
电源电压-最小:1.7 V
最小工作温度:- 40 C
最大工作温度:+ 85 C
安装风格:SMD/SMT
增益误差:1 %
输入电压:200 mV to 3 V
输出类型:Rail-to-Rail
单位重量:195.400 mg
特性
• 完全集成的单导联心电图 (ECG) 前端
• 低静态电源电流：50 μA（典型值）
• 在关断 (<1 μA 的电源电流) 情况下检测导联开/关状态
• 共模抑制比：80 dB（直流至 60 Hz）
• 2 种或 3 种电极配置
• 高信号增益 (G = 100) 以及隔直流功能
• 二极可调高通滤波器
• 接受高达 ±300 mV 的半电池电势
• 快速恢复功能可改善滤波器建立时间
• 通用运算放大器
• 具有可调增益的三极可调低通滤波器
• 具有关断功能的集成右腿驱动 (RLD) 放大器
• 单电源供电：1.7 V 至 3.5 V
• 集成基准缓冲器产生虚地
• 轨至轨输出
• 内部 RFI 滤波器
• 8 kV 人体模型 (HBM) ESD 额定值
• 关断引脚
• 2 mm × 1.7 mm WLCSP
应用
健身和活动心率监测仪
便携式心电图
可穿戴和远程健康监测器
游戏外围设备
生物电位信号采集，如肌电图或脑电图

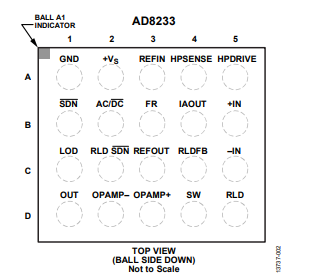

引脚配置
