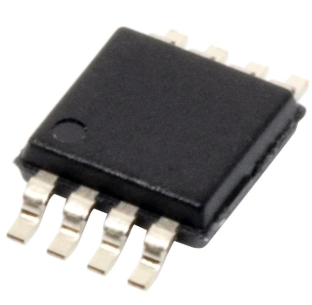

AD8310是一款超快响应、功能多样的对数放大器电子元器件,采用8引脚小型SO封装。 它是一款基于渐进压缩(逐次压缩)技术的400 MHz完整单芯片解调对数放大器，在频率最高为100 MHz时可提供95 dB(±3 dB法则一致性)和90 dB(±1 dB紧误差界限)的动态范围。该器件极其稳定且易于使用，基本不需要外部元件。它采用2.7 V至5.5 V单电源供电，在3 V时的功耗仅为24 mW。
AD8310是要求较高的精密中频信号测量应用的理想之选，该对数放大器通过以dB等效形式检测并压缩中频信号，使测量工作轻松自如。AD8310具有极快的15 ns响应时间，可以检测10 MHz以上的ASK调制波形。其它应用包括RSSI、发射功率控制和脉冲检测。
规格参数
通道数量:1 Channel
3dB带宽:900 MHz
电源电压-最大:5.5 V
电源电压-最小:2.7 V
工作电源电流:8 mA
最小工作温度:- 40 C
最大工作温度:+ 85 C
动态范围 dB:95 dB
输入电压范围—最大:5.5 V
工作电源电压:2.7 V to 5.5 V
Pd-功率耗散:200 mW
电压增益 dB:14.3 dB
单位重量:140 mg
点击购买：AD8310ARM
特性
• 多级解调对数放大器
• 电压输出，上升时间小于15 ns
• 高电流容量：25 mA至接地RL
• 95 dB动态范围：–91 dBV至+4 dBV
• 单电源：最小2.7 V，电流：8 mA(典型值)
• 工作频率：直流至440 MHz，线性度：±0.4 dB
• 斜率：+24 mV/dB，截距：–108 dBV
• 缩放高度稳定，不随温度而变化
• 完全差分直流耦合信号通道
• 上电时间：100 ns，休眠电流：1 mA
应用
信号电平转换为分贝形式
发射机天线功率测量
接收机信号强度指示（RSSI）
低成本雷达和声纳信号处理
网络和频谱分析仪
信号电平确定低至20 Hz
万用表的真分贝交流模式
引脚配置
