LT5537EDDB射频检波器的规格参数、特性应用及引脚图

2024/12/10 14:30:25
浏览次数: 14

LT®5537 是一款宽动态范围 RF/IF 检波器电子元器件，工作频率范围为 10MHz 以下至 1000MHz。工作频率范围的下限可通过采用一个外部电容器而被扩展至接近 DC。200MHz 频率和 ±3dB 非线性条件下的输入动态范围为 90dB (从 -76dBm 至 14dBm，单端 50Ω 输入)。该检波器的标称输出电压斜率为 20mV/dB，而典型温度系数为 0.01dB/℃ (在 200MHz 频率条件下)。

LT5537EDDB射频检波器的规格参数、特性应用及引脚图

规格参数

频率范围:10 MHz to 1 GHz

动态范围 dB:83 dB

工作电源电压:2.7 V to 5.25 V

最大工作温度:+ 85 C

最小工作温度:- 40 C

单位重量:46.750 mg

特性

• 低频至 1000MHz 操作

• 83dB 动态范围 (在 200MHz 频率条件下具有 ±1dB 非线性)

• -76dBm 或更加优越的灵敏度性能 (在 200MHz 频率条件下)

• 20mV/dB 的对数-线性转换斜率

• 电源电压范围：2.7V 至 5.25V

• 电源电流：13.5mA (在 3V 条件下)

• 纤巧型 8 引脚 (3mm × 2mm) DFN 封装

应用

线性到对数信号电平转换

接收信号强度指示（RSSI）

射频功率控制

射频/中频功率检测

接收机射频/中频增益控制

信封检测

ASK接收机

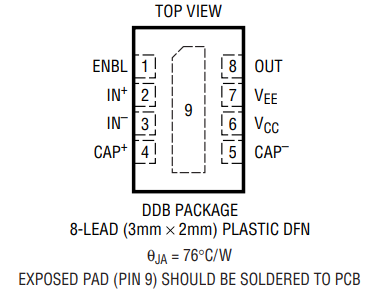

引脚配置

LT5537EDDB射频检波器的规格参数、特性应用及引脚图
