AD9266是一款单芯片、单通道、16位、20 MSPS/40 MSPS/65 MSPS/80 MSPS模数转换器(ADC)，采用1.8 V电源供电。 内置高性能采样保持电路和片内基准电压源。 该产品采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供16位精度，并保证在整个工作温度范围内无失码。
该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。 可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。
采用一个具有内部可选1至8分频比的差分时钟输入来控制所有内部转换周期。 可选的占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。交错数字输出数据格式为偏移二进制、格雷码或二进制补码。 一个数据输出时钟(DCO)用来确保接收逻辑具有正确的锁存时序。 支持1.8 V和3.3 V CMOS电平。

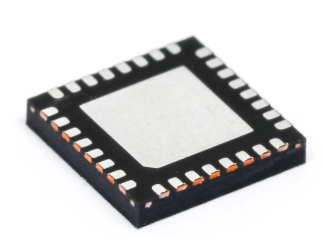

AD9266电子元器件采用32引脚LFCSP封装，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。
规格参数
分辨率:16 bit
通道数量:1 Channel
接口类型:SPI
采样比:40 MS/s
输入类型:Differential
模拟电源电压:1.8 V
数字电源电压:1.7 V to 3.6 V
SNR – 信噪比:78.2 dB
最小工作温度:- 40 C
最大工作温度:+ 85 C
DNL - 微分非线性:- 0.9 LSB/1.2 LSB
增益误差:- 2.5 %FSR
高度:0.83 mm
INL - 积分非线性:+/- 5.5 LSB
输入电压:2 Vp-p
长度:5 mm
转换器数量:1 Converter
工作电源电压:1.8 V
Pd-功率耗散:73 mW
电源电压-最大:1.8 V
电源电压-最小:1.8 V
宽度:5 mm
单位重量:106 mg
特性
• 1.8 V模拟电源供电
• 1.8 V至3.3 V输出电源
• 信噪比(SNR)：77.6 dBFs（9.7 MHz输入）
• 无杂散动态范围(SFDR)：95 dBc（9.7 MHz输入）
• 信噪比(SNR)：76.6 dBFs（100 MHz输入）
• 无杂散动态范围(SFDR)：85 dBc（100 MHz输入）
• 总功耗低： 59 mW (20MSPS)
123 mW (80MSPS)
• 差分输入、700 MHz带宽
• 片内基准电压源和采样保持电路
• 差分非线性(DNL)：±0.3 LSB
应用
通信
分集无线电系统
多模数字接收机
GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
智能天线系统
电池供电仪器
手持式示波器
便携式医学影像
超声波
雷达/激光雷达
PET/SPECT成像

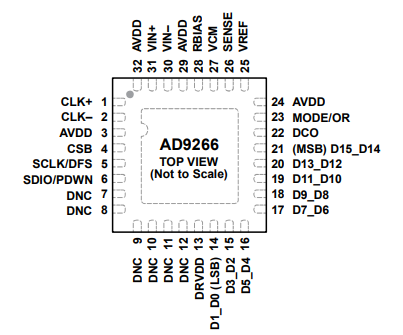

引脚配置
