AD7302BRUZ-REEL7数模转换器的规格参数、特性应用及引脚图

2024/12/11 11:50:45
浏览次数: 4

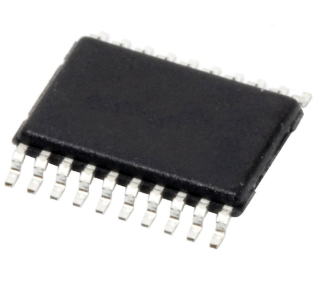

AD7302是一款双通道、8位电压输出DAC电子元器件，采用+2.7 V至+5.5 V单电源供电。它内置片内精密输出缓冲，能够实现轨到轨输出摆幅。AD7302具有一个并行微处理器和DSP兼容接口，该接口配有高速寄存器和双缓冲接口逻辑。数据在CS或WR的上升沿载入寄存器，A/B引脚选择DAC A或DAC B。 AD7302有两种基准电压选择：从VDD获得内部基准电压或通过REFIN引脚获得外部基准电压。两个DAC可以利用异步LDAC输入同时更新，并且可以用异步CLR输入来清零。 这款器件具有低功耗特性，非常适合便携式电池供电设备。3.3 V时功耗小于10 mW，省电模式下则降至3 µW。 AD7302提供20引脚塑料双列直插式、20引脚SOIC和20引脚TSSOP三种封装。

AD7302BRUZ-REEL7数模转换器的规格参数、特性应用及引脚图

规格参数

分辨率:8 bit

采样比:833 kS/s

通道数量:2 Channel

稳定时间:1.2 us

输出类型:Voltage Buffered

接口类型:Parallel

模拟电源电压:2.7 V to 5.5 V

数字电源电压:2.7 V to 5.5 V

最小工作温度:- 40 C

最大工作温度:+ 105 C

DNL - 微分非线性:+/- 1 LSB

INL - 积分非线性:+/- 1 LSB

转换器数量:2 Converter

Pd-功率耗散:24.8 mW

电源电压-最大:5.5 V

电源电压-最小:2.7 V

单位重量:191 mg

特性

• 一个封装中集成两个8位DAC

• 20引脚DIP/SOIC/TSSOP封装

• 工作电压：+2.7 V至+5.5 V

• 可采用内部和外部基准电压

应用

便携式电池供电仪器

数字增益和偏移调整

可编程电压和电流源

可编程衰减器

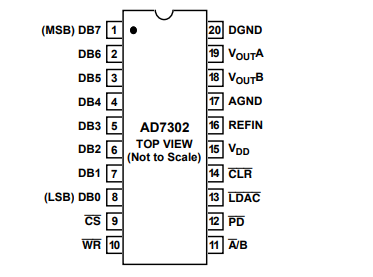

引脚图

AD7302BRUZ-REEL7数模转换器的规格参数、特性应用及引脚图
