AD8028是具有轨到轨输入和输出的高速放大器，工作电压低，并专门针对高性能和宽动态信号范围进行了优化。 该款电子元器件具有低噪声（4.3 nV/√Hz、1.6 pA/√Hz）和低失真（1 MHz时120 dBc）特性。
当输入信号超越某一阈值电压时，许多轨到轨输入放大器的输入级便会从一个差分对切换到另一个差分对，这会引起失真。 AD8028具有一个独特的特性，允许用户通过SELECT 引脚选择输入交越阈值电压。 借助此特性，可以控制互补晶体管输入对的切换电压。 AD8028本身还具有低交越失真特性。
宽电源电压范围（2.7 V至12 V）和宽带宽(190 MHz)，则使AD8028放大器适合各种需要高速度和高性能并采用低电源电压的应用。 AD8028以低静态电流实现高性能，每个放大器的静态电流典型值仅为6.5 mA。AD8028具有一种通过SELECT 引脚进行控制的关断模式。

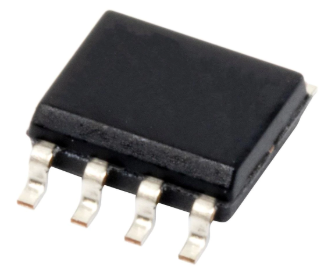

AD8028采用8引脚SOIC、6引脚SOT-23和10引脚MSOP封装。 AD8028WARMZ-R7为汽车应用级产品，已通过汽车应用认证。
规格参数
通道数量:2 Channel
GBP-增益带宽产品:190 MHz
SR - 转换速率 :100 V/us
电压增益 dB:110 dB
CMRR - 共模抑制比:110 dB
每个通道的输出电流:5 mA
Ib - 输入偏流:4 uA
Vos - 输入偏置电压 :200 uV
电源电压-最大:12 V, +/- 6 V
电源电压-最小:2.7 V, +/- 1.35 V
工作电源电流:17 mA
最小工作温度:- 40 C
最大工作温度:+ 125 C
en - 输入电压噪声密度:4.3 nV/sqrt Hz
高度:1.5 mm (Max)
输入类型:Rail-to-Rail
长度:5 mm (Max)
最大双重电源电压:+/- 6 V
最小双重电源电压:+/- 1.35 V
工作电源电压:2.7 V to 12 V
单位重量:540 mg
特性
• 高速
-3 dB带宽：190 MHz (G = +1)
压摆率：100 V/µs
• 低失真
SFDR：120 dBc (1 MHz )
SFDR：80 dBc (5 MHz )
• 可选输入交越阈值
• 低噪声：4.3 nV/√Hz，1.6 pA/√Hz
• 低失调电压： 900 µV（最大值）
• 低功耗： 每个放大器电源电流：6.5 mA
• 关断模式
• 无相位反转： VIN > |VS| + 200 mV
• 宽电源电压范围： 2.7 V至12 V
• 小型封装： 8引脚SOIC、6引脚SOT-23、10引脚MSOP
应用
• 滤波器
• ADC驱动器
• 电平转换
• 缓冲
• 专业视频设备
• 低压仪器仪表
引脚配置
