ADM699ARZ监控电路IC的规格参数、特性应用及引脚图

2024/12/11 13:25:06
浏览次数: 7

ADM699监控电路针对微处理器系统提供电源监控和看门狗定时功能。在上电和关断期间，以及在低压“掉电”情况下，ADM698监控 5 VVCC电源，并产生一个RESET脉冲。即使VCC 低至1 V，也能保证RESET输出有效（逻辑低电平）。 ADM699具有一个与ADM698相同的监控电路，另外还有一路看门狗定时器输入，用来监控微处理器的活动。如果看门狗输入在1秒的看门狗超时周期内未触发，则会强制RESET输出变为低电平。

ADM699ARZ监控电路IC的规格参数、特性应用及引脚图

并且两款电子元器件均提供8引脚塑料DIP和16引脚SOIC两种封装。16引脚SOIC含有附加输出RESET（无反相）和看门狗输出WDO（仅限ADM699）。

规格参数

阈值电压:4.65 V

被监测输入数:1 Input

输出类型:Push-Pull

人工复位:No Manual Reset

看门狗计时器:Watchdog

电池备用开关:No Backup

重置延迟时间:200 ms

电源电压-最大:5.5 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

芯片启用信号:No Chip Enable

高度:2.35 mm

工作电源电流:1.95 mA

过电压阈值:4.73 V

Pd-功率耗散:375 mW

功率失效检测:No

电源电压-最小:3 V

欠电压阈值:4.5 V

宽度:7.6 mm

单位重量:666 mg

特性

• 出众的MAX699升级产品

• 保证RESET置位（VCC = 1 V）

• 低电源电流：0.6 mA

• 4.65 V精密电压监控器

应用

微处理器系统

计算机

控制器

智能仪器

汽车系统

临界mP功率监测

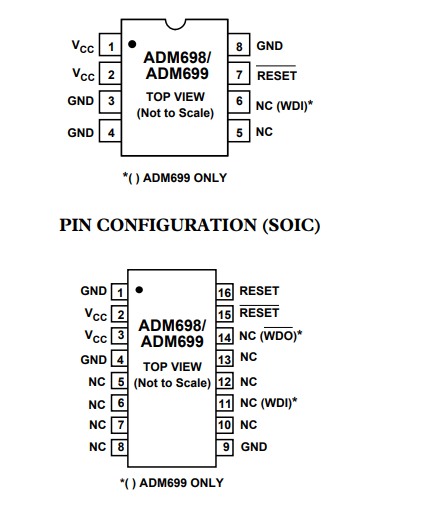

引脚图
