AD848属于高速、低功耗、单芯片运算放大器。AD848采用内部补偿，能够在闭环增益为5或更大时保持稳定。AD848采用ADI公司的结隔离互补双极性（CB）工艺制造，实现了快速交流性能和出色直流性能的结合。该工艺使这些运算放大器只需4.8 mA电源电流即可实现高速性能。AD848是ADI公司高速运算放大器系列的产品。该系列还包括单位增益稳定型放大器AD847，增益带宽50 MHz。
该电子元器件采用±5 V电源供电时，它们可以实现13 V/mV的开环增益（AD848，500Ω负载）和1 mV（最大值）的低输入失调电压。共模抑制最低为92 dB。输出电压摆幅为±3 V（负载低至150Ω）。
规格参数
通道数量:1 Channel
GBP-增益带宽产品:175 MHz
SR - 转换速率 :300 V/us
电压增益 dB:-
CMRR - 共模抑制比:105 dB
每个通道的输出电流:32 mA
Ib - 输入偏流:6.6 uA
Vos - 输入偏置电压 :500 uV
电源电压-最大:36 V
电源电压-最小:9 V
工作电源电流:5.1 mA
最小工作温度:- 40 C
最大工作温度:+ 85 C
en - 输入电压噪声密度:5 nV/sqrt Hz
高度:1.5 mm
长度:5 mmAD848JRZ
最大双重电源电压:+/- 18 V
最小双重电源电压:+/- 4.5 V
工作电源电压:9 V to 36 V
Pd-功率耗散:900 mW
PSRR - 电源抑制比:98 dB
稳定时间:80 ns
宽度:4 mm
单位重量:540 mg
点击购买：AD848JRZ
特性
• 175 MHz增益带宽
• 4.8 mA电源电流
• 300 V/µs压摆率
• 差分增益： 0.07%
• 差分相位： 0.08°
• 驱动容性负载 直流性能
• 1 mV最大输入失调电压
• 额定工作电压：±5 V和±15 V
• 提供塑料、密封Cerdip和小型封装。
• 依据EIA-481A标准
应用
电缆驱动器
8位和10位数据采集系统
视频和射频放大
讯号产生器

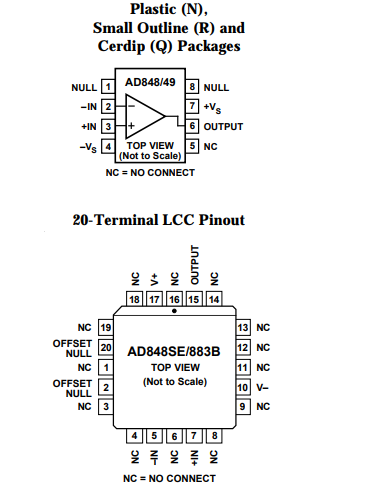

引脚配置
