OPA859QDSGRQ1运算放大器的规格参数、特性应用及引脚配置

2024/12/11 13:41:59

浏览次数: 5

OPA859 是一款具有 CMOS 输入的宽带低噪声运算放大器，适用于宽带跨阻和电压放大器应用。将该器件配置为跨阻放大器 (TIA) 时，0.9GHz 增益带宽积 (GBWP) 能够在低电容光电二极管应用中实现高闭环带宽。

OPA859 经过优化，可在光学飞行时间 (ToF) 系统中运行，在该系统中 OPA859 与时数转换器（如 TDC7201）配合使用。可在具有差分输出放大器（如 THS4541 或 LMH5401）的高分辨率激光雷达系统中使用 OPA859 来驱动高速模数转换器 (ADC)。

规格参数

GBP-增益带宽产品:900 MHz

SR - 转换速率 :1.15 kV/us

电压增益 dB:65 dB

CMRR - 共模抑制比:84 dB

每个通道的输出电流:105 mA

Ib - 输入偏流:5 pA

Vos - 输入偏置电压 :900 uV

电源电压-最大:5.25 V

电源电压-最小:3.3 V

工作电源电流:20.5 mA

最小工作温度:- 40 C

最大工作温度:+ 125 C

0.1dB增益平坦度:200 MHz

商标:Texas Instruments

en - 输入电压噪声密度:3.3 nV/sqrt Hz

增益V/V:1 V/V

In—输入噪声电流密度:2.5 pA/sqrt Hz

输入类型:CMOS

Ios - 输入偏置电流 :1 uA

最大输入电阻:2.3 MOhms

PSRR - 电源抑制比:86 dB

Vcm - 共模电压:500 mV

特性

• 高单位增益带宽：1.8GHz

• 增益带宽积：900MHz

• 超低偏置电流 MOSFET 输入：10pA

• 低输入电压噪声：3.3nV/√Hz

• 压摆率：1150V/µs

• 低输入电容：

• 共模：0.6pF

• 差动：0.2pF

• 宽输入共模范围：

• 与正电源相差 1.4V

• 包括负电源

• TIA 配置下的输出摆幅为 2.5VPP

• 电源电压范围：3.3V 至 5.25V

• 静态电流：20.5mA

• 封装：8 引脚 WSON

• 温度范围：–40 至 +125°C

应用

• 高速跨阻放大器

• 激光测距

• CCD 输出缓冲器

• 高速缓冲器

• 光学时域反射法 (OTDR)

• 高速有源滤波器

• 3D 扫描仪

• 硅光电倍增器 (SiPM) 缓冲放大器

• 光电倍增管后置放大器

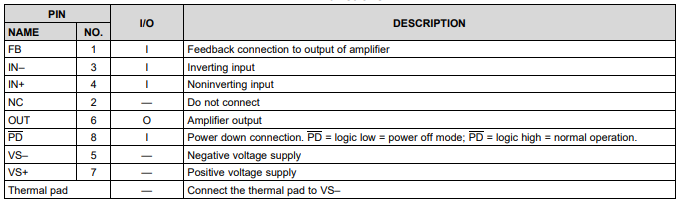

引脚配置
