SYPS-3-12W+功分器的规格参数、特性应用及尺寸图

2024/12/12 13:40:31

浏览次数: 50

SYPS-3-12W+是Mini-Circuits的一款功分器电子元器件，其工作频率最小20MHz，最大1200MHz，最大2.9dB插入损耗，符合ROHS标准，外壳AH202，8针。

规格参数

频率:1.2 GHz

带宽:1180 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

最小工作温度:- 40 C

最大工作温度:+ 85 C

封装:Reel

封装:Cut Tape

封装:MouseReel

商标:Mini-Circuits

介入损耗:1.7 dB

点击购买：SYPS-3-12W+

特性

•低插入损耗，典型值为1.0 dB。

•宽频带，20至1200 MHz，可用5至1250 MHz

•低振幅不平衡，典型值为0.1 dB。

应用

•甚高频/超高频有线电视

•蜂窝

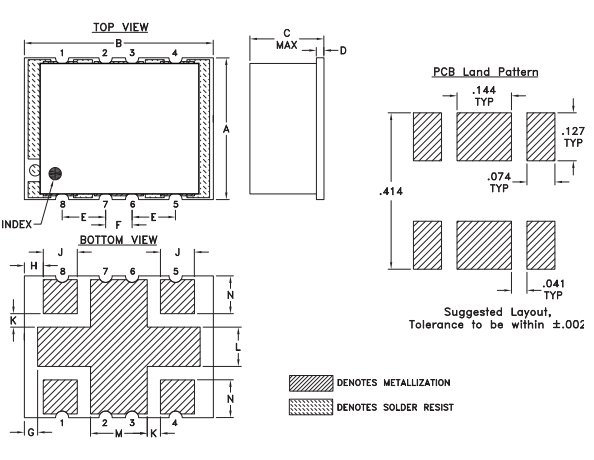

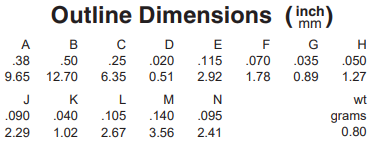

尺寸图
