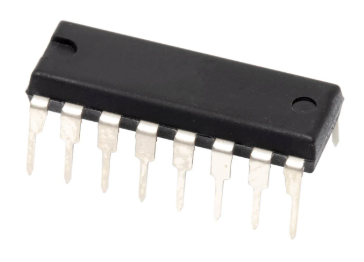

AD7715是一款适合低频测量应用的完整模拟前端电子元器件，可直接接受来自传感器的低电平输入信号，并产生串行数字输出。它采用Σ-Δ转换技术，可实现最高16位无失码性能。输入信号加在一个以模拟调制器为基础的专有可编程增益前端。调制器输出由片内数字滤波器处理。此数字滤波器的第一个陷波可通过片内控制寄存器进行编程，以便对滤波器截止和输出更新速率进行调整。
AD7715具有一个差分模拟输入和一个差分基准电压输入。它采用单电源（+3 V或+5 V）供电，可处理以下范围的单极性输入信号：0 mV至+20 mV、0 mV至+80 mV、0 V至+1.25 V和0 V to +2.5 V；还可处理以下范围的双极性输入信号：±20 mV、±80 mV、±1.25 V和±2.5 V。这些双极性范围都以差分模拟输入的负极输入作为参考电压。因此，AD7715能处理单通道系统所有的信号调节和转换。
AD7715非常适合基于微控制器或DSP的智能系统应用。它有一个串行接口，可用于三线式模式。利用输入串行端口，可在软件中进行增益设置、信号极性和更新速率选择。该器件包含自校准和系统校准选项，可消除器件本身或系统中的增益和失调误差。
CMOS结构可确保功耗极低，掉电模式则将待机功耗降至50 µW（典型值）。该器件提供三种封装：16引脚、0.3英寸宽、塑封双列直插式封装(PDIP)；16引脚、0.3英寸宽、宽体小形集成封装(SOIC_W)；以及16引脚TSSOP封装。
规格参数
分辨率:16 bit
通道数量:1 Channel
接口类型:3-Wire, QSPI, SPI
采样比:500 S/s
输入类型:Differential
结构:Sigma-Delta
SNR – 信噪比:98 dB
最小工作温度:- 40 C
最大工作温度:+ 85 C
增益误差:+/- 0.003 %FSR
高度:3.3 mm
INL - 积分非线性:+/- 0.0015 % FSR
输入电压:0.02 V/0.08 V/1.25 V/2.5 V, n++0.02 V/n++0.08 V/n++1.25 V/n++2.5 V
长度:20.07 mm
ADC 输入端数量:1 Input
转换器数量:1 Converter
工作电源电压:5 V
Pd-功率耗散:9.5 mW
电源电压-最大:5 V
电源电压-最小:5 V
宽度:6.35 mm
单位重量:1.628 g
特性
• 电荷平衡ADC
16位无失码
0.0015%非线性度
• 可编程增益前端
增益范围：1、2、32和128
差分输入能力
• 三线式串行接口
• SPI、QSPI™、MICROWIRE™和DSP兼容

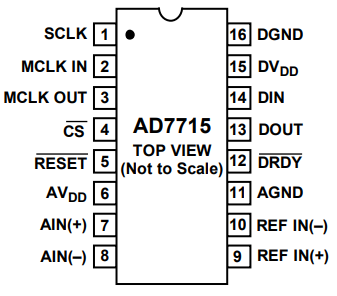

引脚配置
