LTC6954IUFF-4#PBF时钟驱动器及分配IC的规格参数、特性应用及引脚图

2024/12/12 14:02:54

浏览次数: 2

LTC6954属于极低相位噪声时钟分配器件系列电子元器件。每个器件具有三个输出，且每个输出具有可单独编程的分频器和延迟性能。该系列有四款产品，分别具有不同的输出逻辑信号类型：

LTC6954-1：三个LVPECL输出

LTC6954-2：两个LVPECL和一个LVDS/CMOS输出

LTC6954-3：一个LVPECL和两个LVDS/CMOS输出

LTC6954-4：三个LVDS/CMOS输出

LTC6954IUFF-4#PBF时钟驱动器及分配IC的规格参数、特性应用及引脚图

每个输出都可单独编程，以将输入频率除以1至63内的任何整数并将每个输出延迟0至63个输入时钟周期。输出占空比始终为50%，无论分频数如何。LVDS/CMOS输出通过OUTxSEL引脚跳线可选以提供LVDS逻辑输出或CMOS逻辑输出。

LTC6954还采用凌力尔特公司的EZSync系统，每次可实现出色的时钟同步和对齐功能。

所有器件设置均通过一个SPI兼容串行端口控制。

规格参数

最大输出频率:1.4 GHz

封装 / 箱体:QFN-36

电源电压-最小:3.15 V

电源电压-最大:3.45 V

系列:LTC6954

最小工作温度:- 40 C

最大工作温度:+ 105 C

最大输入频率:1.4 GHz

安装风格:SMD/SMT

输出端数量:3 Output

工作电源电流:300 mA

单位重量:401 mg

特性

• 低噪声时钟分配：适合于高速 / 高分辨率 ADC 计时

• 附加抖动 < 20fsRMS (12kHz 至 20MHz)

• 附加抖动 < 85fsRMS (10Hz 至奈奎斯特频率)

• 1.8GHz 最大输入频率 (LTC6954-1 - 当 DELAY = 0 时)

• 1.4GHz 最大输入频率 (LTC6954-1 - 当 DELAY > 0 时；LTC6954-2、3、4)

应用

• 为高速、高分辨率ADC、DAC和数据采集系统提供时钟

• 低抖动时钟分配

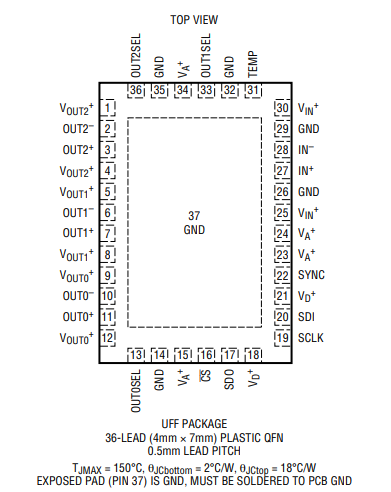

引脚配置
